IAI电缸 RCP2-RA8C/RA8R
北京三迪自动化设备工程有限公司|||哈尔|||沈|||大|||济|||南
2012年06月26日 来源：中国纺机网
产品信息

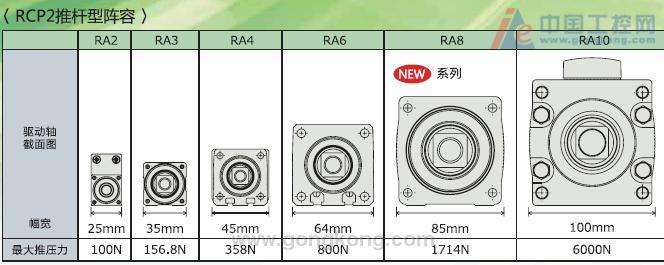

电缸RCP2系列推杆型产品中增加了RA8型，阵容更加丰富！
在RA6(推压力800N)与(推压力6000N)间追加了中间尺寸型产品RA8(推压力1714N)
RCP2推杆型
更丰富的安装方式标准型设定了马达直联式和马达折返式2种外形产品

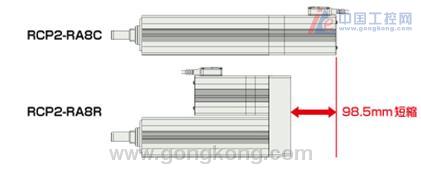

在安装空间受限的场合可以选择全长较短的马达折返型

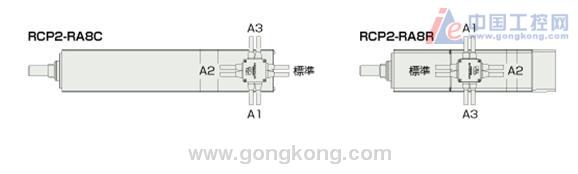

马达折返方向以及电缆出线方向皆可自由选择可根据不同的安装空间选择不同的电缆出线方向
规格一览表
| RA8C | RA8R | |||
| 马达安装方式 | 联轴器型 | 折返型 | ||
| 马达种类 | □60脉冲马达 | |||
| 本体截面尺寸(mm) | 85×86 | |||
| 行程(mm) | 50～300 | |||
| 驱动方式 | φ16滚珠丝杆 | φ16滚珠丝杠＋同步带 | ||
| 滚珠丝杆导程(mm) | 5 | 10 | 5 | 10 |
| 最高速度(mm／s) | 5 | 10 | 5 | 10 |
| 最大推压力(N)(※2) | 5 | 10 | 5 | 10 |
| 水平负载质量(kg)(※3) | 5 | 10 | 5 | 10 |
| 垂直负载质量(kg)(※3) | 5 | 10 | 5 | 10 |
| 重复定位精度(mm) | ±0.02 | |||
| 空转(mm) | 0.1 | |||
| 推杆不回转精度(deg) | ±1.0 | |||
| 使用环境温度·湿度 | 0～40℃、85%RH以下(无结露) | |||
1) 不包含马达部分的尺寸。
2) 推压力请参照目录P.6中选定的数值(推压力与电流限制值的相关图)。
3) 该数值是定格加速度0.2G(导程为0.1G)下做动作时的数据。另外，水平负载重量为并用外置导轨后的数值。基于脉冲电机的特性，负载质量会随运动速度的提升而下降。详情请参考目录P6速度与负载质量的关系图。
三迪自动化和IAI公司建立长久的合作伙伴关系，如有疑问请登录网站www.sadetec.com，或者拨打全国技术服务电话400 6699 418！
