东方马达推出数据存储型控制器 PG1200
东方马达中国总公司|||欧立恩拓电机商贸（上海）有限公司 深圳分公司|||欧立恩拓电机商贸（上海）有
2012年06月28日 来源：中国纺机网
产品信息
东方马达推出数据存储型控制器 PG1200。
|
实现了简单操作的控制器－－PG1200 |
|
| PG1200是能使用顶部面板简单设定4个定位数据的控制器。 安装方式有DIN导轨安装用与嵌入式安装用两种。 请根据漏型（NPN）逻辑、源型（PNP）逻辑来选择输入规格。 |
|

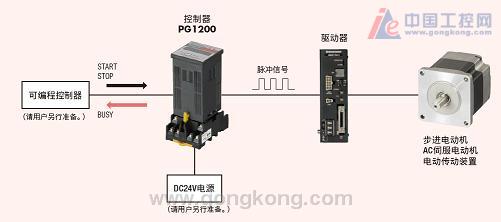

| 控制器的作用 | |
| ● 运行系统 | |
|
|
| 输出步进电动机等运行时所需脉冲信号的机器称为“控制器”。 可进行电动机控制所需的各种设定及可连接上一级可编程控制器及传感器的产品。 |
|
|
操作简便 ● 设定、工作确认可全部通过顶部面板实现 |
|
| 可进行4个定位数据设定 | |
| 能够利用No.1～No.4共4个步骤设定以下运行模式。 | |

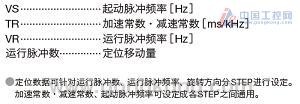

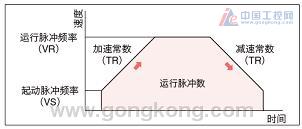

| 电动机运行模式 | |
|
|
| 4种控制模式 | |
| PG1200可进行以下运行。 ● 定位运行（INDEX运行） 有STEP选择定位运行、STEP顺序定位运行2种方式。 ● 机械原点返回运行（HOME运行） ● 连续运行（SCAN运行） ● 单脉冲运行（微动运行：仅限测试模式 |
|
| ● 定位运行（INDEX运行） | |
| STEP选择定位运行 可通过外部信号的组合随机选择所设定的定位数据（STEP）。 选择STEP后，只要输入起动信号，即会执行所选STEP。 例如）反复3次STEP No.1后，执行反复2次STEP No.2的运行时 |
TEP顺序定位运行 每输入一次起动信号，便会从STEP No.1开始，按No.2、No.3的顺序 进行定位运行。 |
|
|
| ● 连续运行（SCAN运行） | |
| 将CW SCAN（或CCW SCAN）的信号输入设定在［ON］时即开始运行， 设定为［OFF］时则减速停止运行。适合于以手动方式将工作物移动到任意位置时使用。 |
|
|
|
|
● 相关产品信息 请点击下载 |
|
