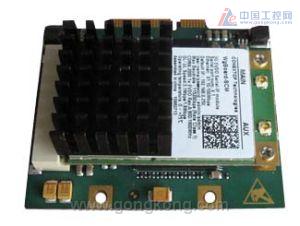

联耀科技推出CONEXTOP嵌入式串口3G联网（支持路由）模块WgBoard系列。WgBoard是CONEXTOP面向3G/3.5G网络而推出的高速串口接入Inernet传输的产品与方案，可同时传送TCP/UDP包给多个数据接收设备，并支持扩展多路摄像头进行影像传输。它高效的3G网络接入方式为客户的产品提供一套简洁、高性能且低成本的网络连接方式，利用它，任何带有标准串口的设备都可以轻松连入3G/3.5G网络。同时WgBoard提供一路以上的以太网接口，可以实现多物理链路备份，以满足工业高可靠数据传输备选的需求。
WgBoard内嵌Web Server，用户可以通过IE浏览器配置内部的系统参数，并且支持JAVA APPLET，提供在线Web对串口数据的实时监控和问题诊断。
产品特点：
使用WgBoard系列开发3G联网产品，不需进行繁琐的开发工作就能轻松实现产品无线联网功能。
内嵌32位高性能网络处理器，片上集成多任务实时操作系统。
高速3G网络传输，CDMA2000 EVDO Rev A 下行速度:3.1Mbps,上行速度:1.8Mbps，WCDMA 下行速度达到7.2Mbps，上行速度可达5.76Mbps,让设备即时高速连入Internet。
具备1~4路10/100M以太网接口，支持Auto-Midx。
提供1~4路RS232/RS485/RS422高速串口， 每路串口波特率最高可达921600bps，可扩展高达256路高速串口。
确保所有串口同时在可选的最高波特率下，双向全速不间断传输数据不丢包，是业界唯一具有此性能的高可靠产品。
提供８路智能I/O控制，最高可扩展达512路智能I/O。
DNS功能实现远程动态IP连接。
提供多种配置管理通道，同时支持串口AT命令配置，Web配置，以及跨网段任意IP管理配置的设备管理软件。
支持本地串口以及远程网络Firmware升级。
多用户管理以及数据加密功能。
|
产品规格：
系统架构
处理器: Enhanced 32bits RISC ARM NeChip NP9 Series
存储器: I:512KB E:64MB RAM and 8/16MB Flash ; Boot ROM:32KB
串口参数
串口数
基本型：支持1 - 4 路高速CMOS串口
加强型：支持4 - 9 路高速CMOS串口
智慧型: 支持16/32/64-256路高速CMOS串口
(Asynchronous, 5V Tolerant)
波特率: 110 bps to 115200/460,800/921,600 bps
数据位: 7 or 8 data bits
校验方式: odd, even, none
停止位: 1 or 2
控制信号: CTS, RTS
流控方式: XON/XOFF, RTS/CTS
I/O数: 6 PIO pins (Software Selectable)
3G/3.5G网络参数
协议标准: WCDMA HSUPA/HSDPA ; CDMA2000 EVDO RevA
网络接口
接口描述: Ethernet 10Base-T or 100Base-TX (自适应网口)
接口数: 1~4 路以太网
支持协议: TCP/IP, UDP/IP, ARP, ICMP, PING, SNTP, TFTP, DHCP, BOOTP, AutoIP, SMTP, DNS, PPP/PPPoE, TELNET, HTTP, IGRP, NAT, SNMP, FTP Client/Server (Optional), SSL/TLS, HTTPS(Optional)
工作模式: TCP 服务器 / 客户端 ; UDP 单播 / 组播
指示灯(LED)
> 10Base-T connection
> 100Base-TX connection
> Link & Activity Indicator - Full/half duplex
> 网线脱离报警信号
> 3G信号指示
管理工具: Microsoft Windows®-based utility for configuration
加密安全: 多用户管理和密码保护
用户Web服务器（选配功能）
存储容量: 16MB/32MB
文件系统: FAT12/16/32
文件升级: 1.通过串口升级(本地CPU升级) 2.通过网络升级（TFTP/HTTP）
电源
工作电压: 3.3 VDC
温度
工作温度范围
商用级: 0° to 70°C (32° to 158°F)
扩展级: -20° to 70°C(-4° to 158°F)
储存温度: -40° to 85°C (-40° to 185°F)
其他
管理配置: 设备管理软件(支持所有windows语言的二次开发LIB)／虚拟串口／AT命令
硬件开发资料: 提供原理图与PCB LAYOUT设计参考(客户无需做任何硬件开发即可立即使用)
选型
WgBoard-SCE CDMA2000: 支持CDMA2000 EVDO Rev A 下行速度:3.1Mbps 上行速度:1.8Mbps
WgBoard-SWD WCDMA: 支持WCDMA HSUPA/HSDPA 下行速度：7.2Mbps上行速度：5.76Mb
|
| |
