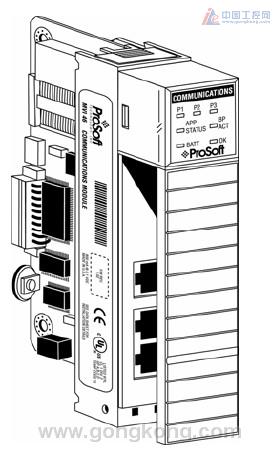

MVI46-MCM SLC 平台

Modbus通讯模块

产品描述
  MVI46-MCM (“Modbus通讯模块”)使Allen-Bradley SLC处理器轻松的和其它Modbus协议兼容设备连接起来。兼容的设备不仅仅包括Modicon PLC's (所有型号都支持Modbus协议)，同时还包括很大一类的终端设备。
  MVI46-MCM模块担当了Modbus网络和Allen-Bradley背板之间的网关。源自于SLC 处理器和数据传输异步于Modbus网络上的活动。模块内部的5000个字的寄存器空间用于处理器和Modbus网络之间的数据交换。

 特点
  通用特点包括：
􀂃 支持存储和传输4000个寄存器从或到SLC处理器的用户文件
􀂃 可完全自定义模块的内存使用
􀂃 两个端口可模拟Modbus主站或从站的任意组合
􀂃 可设置的参数包括：
                 协议                                          :    RTU 或 ASCII
                 波特率                                      :    110 到 115,200
                 奇偶校验                                  :    无校验，奇校验和偶校验
                 数据位                                      :    5 到 8
                 停止位                                      :    1 或 2
                 RTSOn和Off 计时                  :    0 到 65535 milliseconds
                 最小相应延迟                         :    0 到 65535 milliseconds
                 使用CTS Modem控制线       :    是或否
                 设备路由路径                          :    1 到 64
                 支持浮点数

产品应用
  MVI46-MCM模块为Allen-Bradley SLC平台提供了很高可配置的Modbus主站和从站功能。模块在以下两个领域得到广泛应用，SCADA从站或作为外部设备Modbus主站接口。在SCADA从站的应用中，模块能用在远程控制器槽架中，这主要是在石油和天然气以及污水行业中的一些应用。当模块用于主站应用时，可以和很多Modbus兼容设备相连接。这些设备常应用在许多行业领域，比如：
􀂃 食品加工
􀂃 石化行业
􀂃 纸浆和造纸

示意图

功能规格
主站特点
􀂃 每个端口支持多达100条指令
􀂃 优化的轮询控制在处理有问题的从站时可以降低轮询频率
􀂃 SLC控制对端口上的从站的扫描
􀂃 通过梯形逻辑可以选择轮询控制（允许/禁止）
􀂃 支持的Modbus命令（主站）：
         • 1: 读输出状态
         • 2: 读输入状态
         • 3: 读多个数据寄存器
         • 4: 读多个输入寄存器
         • 5: 写单个位
         • 6: 写单个数据寄存器
         • 15: 写多个位
         • 16: 写多个数据寄存器
         • 22: Mask 写 4X
         • 23: 读/写

从站特点

  当模块配置成从站时，端口支持的Modbus功能代码包括1, 2, 3, 4, 5, 6 15, 和 16

硬件

􀂃 SLC外形－单槽
􀂃 连接：
           • 2 – RJ45 连接头支持RS-232, RS-422, 或 RS-485接口
           • 1 – RJ45 RS-232 设置工具连接器

SLC 接口
