MVI46-DFNT SLC 平台
北京雄越科技发展有限公司
2012年06月29日 来源：中国纺机网
产品信息
EtherNet/IP 通讯模块
产品描述MVI46-DFNT是单槽应用解决方案，提供了 Allen-Bradley’s SLC I/O 相兼容处理器和其它 EtherNet/IP 协议相兼容的设备之间的强大连接.兼容设备包括很大一类其他 client/server设备.比如：
PLC5/E Rev. C/N, D/E, E/D
SLC5/05 Series A, OS503 frn4
1785-ENET Series A, Rev. D
Interchange V6.2
ControlLogix 1756-ENET
RSLinx Gateway V1.7

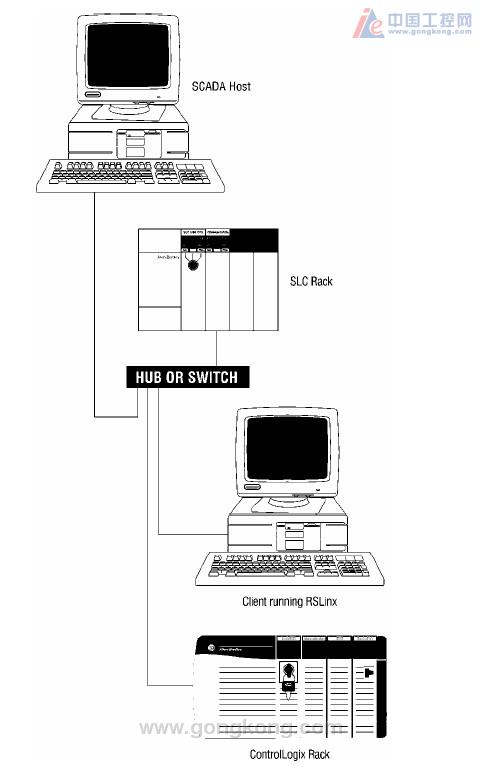

MVI46-DFNT在显性Messaging，TCP/IP网络和Allen-Bradley背板之间提供了网关作用。源自于SLC处理器的数据传输和EtherNet/IP网络的操作之间是异步的。模块提供了4000个字的寄存器空间用于处理器和EtherNet/IP网络之间的数据交换。模块还同时还是一个FTP服务器和e-mail客户端，可以产生定制或内制的e-mail信息，发送到网络上任何有效的用户或用户组。
特点
通用特点包括：
支持存储和传输4000个寄存器从或到SLC处理器的用户文件
可自定义模块的内存使用
10/100 MB以太网兼容接口
可作为server或client
作为client使用时，可以设置的参数包括：
o 最小响应延迟：0 到 65535毫秒
o 响应超时：1 到 65535毫秒
o 重试次数：0 到 20
o 通过梯形图可获取状态参数
模块具有的ftp服务器功能可以实现模块和远程主机之间的文件传送
可根据数据库数值触发变化生成E-mail 信息
E-mail信息可包括模块内部的动态数据
通过以太网使用TCP/IP服务可以对SLC处理器编程，仅需将模块的串口和处理器从通道0相连接
o 模块的第3个端口模拟了处理器的通道0，可以传递信息到处理器 产品应用
随着EtherNet/IP技术在工业市场上逐渐增长的应用趋势，本模块也得到了越来越广泛的应用。所应用的行业领域包括：
食品制造
石化行业
纸浆及造纸
汽车制造
Server 规格
支持EtherNet/IP显性，连接和未连接级别的通讯指令
提供远程的客户端5个独立的服务器连接，可以读取模块内的包含的所有数据
o 通过模块上的客户端，可以从网络上其他的客户端得到数据，或从SLC处理器得到数据
Client 规格
主动发送连接的，显性的通讯指令到网络上的其他节点
单个客户端支持100个用户定义的指令
通过梯形逻辑可以实现命令控制
穿透式服务
通过模块上的串行通讯口（穿透口）支持通过TCP/IP服务，在以太网上实现远程对SLC处理器编程
安装了RSLogix 500，RSLinx和TCP/IP服务的个人电脑可以在网络上对SLC进行远程编程
模块上的第3个端口可以模拟SLC上的通道0。这就支持了连接到这个模拟端口（通道0）的DF1主站设备可以监控SLC的数据。
硬件
SLC外形－单槽
连接：
• 1 – RJ45 以太网连接端口
• 1 – RJ45 RS-232 设置工具端口（调试端口）
• 1 – RJ45 RS-232穿透服务端口 SLC 接口
通过梯形图实现模块运作
使用RSLogix 500软件和用户创建的配置文件（DFNT.CFG），可以完全实现对模块的设置和监视
SLC背板连接，通过M1文件
模块相关的所有数据都包含在N文件和用户设置文件内
硬件规格
MVI46-DFNT模块由ProSoft Technology公司设计，并许可合成了来自Allen Bradley SLC背板的技术.
电流负载： 800 mA @ 5V（来自背板）
工作温度： 0 到 60 摄氏度（32 到140 华氏度）
存储温度： -40 到 85摄氏度（-40到185华氏度）
相对湿度： 5-95%（w/o condensation） 以太网连接口： 一个 RJ45 连接口（标准10M连接口）
设置连接口： RJ45 RS-232 连接口（随模块附带RJ45到DB9连接电缆）
穿透端口 (2): RJ45 RS-232/485/422 连接口（随模块附带RJ45到DB9连接电缆）
指示灯状态
o 电池状态
o 模块状态
o 端口接收/发送活动（每个端口一个）
o 背板活动状态
内置Intel 80386 处理器
模块和放置在槽架的任何位置，支持远程或扩展槽架 文档
可以从我们的网站上获得该模块的用户手册，技术资料和样本程序：
http://www.prosoft-technology.com/download
产品供货
ProSoft Technology为Allen Bradley的SLC 平台提供全套值得称誉的通讯解决方案。可以访问我们的网站www.prosoft-technology.com以获取完整的产品列表，包括：
MVI46-GEC: 通用以太网ASCII通讯模块
MVI46-MCM: Modbus通讯模块
MVI46-DFCM: DF1 Master/Slave 通讯模块
订购信息
如需订购本产品，请使用以下名称：
MVI46-DFNT EtherNet/IP Communication Module
如需订购，请联系本地授权ProSoft Technology分销商，请访问：
北区销售：010-51662266-858
南区销售：021-51097557-889
技术支持：010-51662266-848
Email：sales@xiongyue.com, prosoft@xiongyue.com
