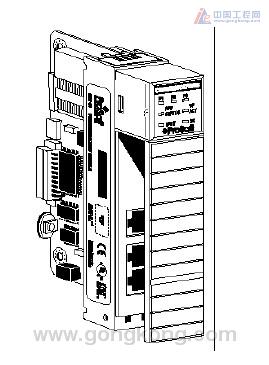

MVI46-AFC AGA/API 流量计算模块 SLC 平台

产品信息

MVI46-AFC AGA/API 流量功能规格

• 模块通常接收处理的I/O：SLC I/O槽架内，源自于模拟量模块的模拟量输入（压力，温度，等） 和源自于脉冲/频率输入模块的脉冲输入
• 流量计运行数量：8

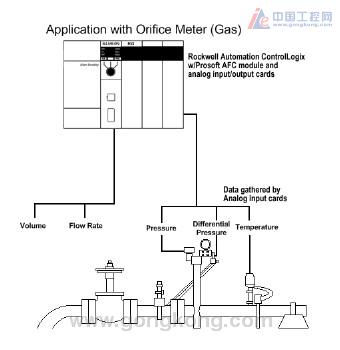

• 计算方法 1) AGA3-1992（孔板计量）
  2) AGA 7 （脉冲计量） 3) AGA8-1992 （特征深化法）
  4) API 章 21.1
• 产品计量 – 碳氢气体和石油
• 模块上的指示灯告诉用户背板的通讯状态，流量计报警和Modbus活动状态。
• 气体摩尔组分数值可以动态的从SLC处理器向模块更新（色谱仪应用）。

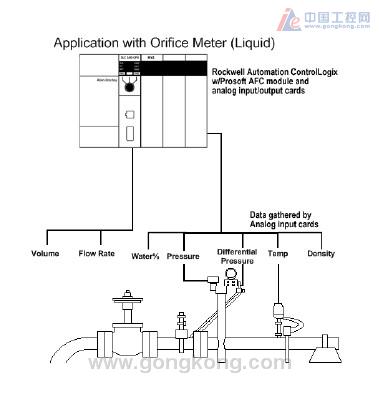

• 对于液体应用，用户可以设置多达5个计量因数点（根据流速）插入到模块内。
• 模块可以使用密度计（通过处理器）传来的频率数值来计算密度。
• 数据存档 - 模块阶段的生成下列报告：（存档） 1) 每小时（48个存档） 2) 每天（35个存档）
  所有的存档数据都可以从板载的Modbus内存映像内获得（Modbus原从站）
• 梯形逻辑程序处理模块和处理器之间的数据传送。典型的梯形程序应用包括传送输入变量到模块和从模块接收计算结果。计算模块

AFC Manager

• AFC Manager是一个通过内置端口进行在线设置的工具。软件拥有基于Windows 98/NT/2000/XP/ 的用户友好的模块设置界面和报告/监视功能，可以轻松的查看到所有设置并进行修改，还能将其保存到计算机内
• 工程设置可以以用户选择的名字上传，下载以及保存到磁盘上。只要几分钟的时间就可以掌握使用这个Windows设置工具
• 让用户能方便的设置每个流量计和工程常规参数
• 用户可以监视每个流量计的运行（流速，累积数值和其它计算结果）。屏幕上还会显示每一个报警。
• 用户能下载和浏览存档和事件记录。
• 用户可以执行审计扫描。就是把过程输入变量和计算结果做一个“快照”。用户能以次检验MVI AGA的计算。
• 提供到原Modbus从站数据（130000个寄存器）和虚拟Modbus从站数据（20000个寄存器）的便捷通道。
• 让数据地址重新分配，优化数据轮询。
• 对于某些设置数据提供可选的密码保护。

报告
• 对所有安全敏感的设置数据（例如孔板直径）进行记录，并把记录报告贴上时间标签，存储到本地Modbus内存地址。这些数据可以导出到任何表单程序或做为硬拷贝打印。
• 每小时和每天存到报告 – 映射到本地Modbus内存。用户可以打印或创建一个包含所有存档的记录文件。
• 下载到模块或从模块上传的系统设置可以作为硬参考打印或存档

Modbus 接口
  3个Modbus从站端口让模块可以作为一个SCADA接口使用，并扩展了读取AFC模块数据表的通道。连接Modbus主站设备到Modbus端口（RS-232或RS-485）就能对其进行数据轮询。
• Modbus从站端口提供到所有映射到Modbus表格中的设置和计量数据通道。
• 模块有两个不同的而且是可设置地址的内部Modbus从站。模块的数据存储到原Modbus从站 (130000个寄存器)。
• 原Modbus数据可以重新映射到虚拟Modbus从站，这方便了Modbus主站做地址连续的轮询。
• 两个从站中的数据都可以在模块和SLC处理器之间进行交换。
• 两个从站中的所有数据都可以使用AFC Manager软件读取或设置。
• 每个端口可以单独设置（RTU或ASCII模式，波特率，数据位，停止位）。
• 模块支持Modbus Pass-Thru。

硬件规格
• SLC插槽兼容，使用 M-文件在背板上传输数据
• 包括3跟带DB9-M 接头的电缆
• 串口 (Ports 2&3)
RS-232 和 RS-485 (可现场选择)
硬件握手 (RTS, CTS, DTR)
DB-9 针型连接器
• 指示灯状态
- 模块状态
- 端口 Tx/Rx 活动（端口1）
- Modbus活动（端口2和端口3）

MVI46-AFC AGA/API 流量计算模块
- 背板活动/状态
- 显示流量计报警
• 内置 Intel 80386处理器
• 模块可以放置在SLC槽架的任何位置
• 背板电流负载： 800mA @ 5.1V dc
• 功率消耗： 4W
• 环境条件
运行温度 0-60°C (32-140°F)
存储温度 -40 to 85°C (-40 to 185°F)
相对湿度 5-95% w/o condensation
• 未包装时冲击 30g 运作
50g 未运作
• 未包装时震动 5g 在 10-150 Hz下

文档
  可以从我们的网站上获得该模块的用户手册，技术资料和样本程序：http://www.prosoft-technology.com
产品供货
  其它MVI46 PLC平台产品有：
MVI46-MCM: Modbus 主站/从站通讯模块
MVI46-GSC: ASCII 通用串行通讯模块
MVI46-DNP: DNP 3.0主站/从站通讯模块
MVI46-ADM: 应用程序开发模块
MVI46-DFCM: DF1主站/从站通讯模块
