维博电子新推出插针式直流电压传感器

绵阳市维博电子有限责任公司

2011年12月26日　　来源：中国纺机网

产品信息

产品介绍：

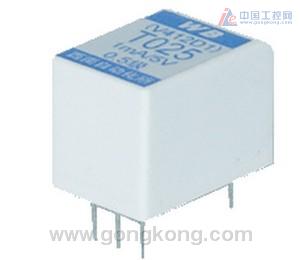

维博电子新推出插针式直流电压传感器，WBV342D01插针式直流电压传感器采用调制解调隔离原理，对电网或电路中的直流电压进行实时测量，将其变换为标准的直流电压（Vz）输出；具有体积小、精度高、高隔离、低漂移、温度范围宽等特点。输入、输出回路完全隔离，输出信号与电源共地，可以直接与各型A/D转换器配接，构成数据集中采集系统。该产品适用于电力系统、邮电系统、铁路监测系统等的实时检测。

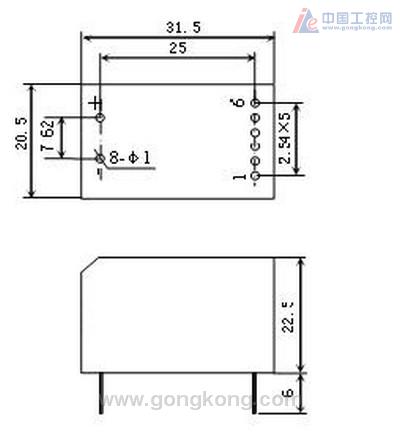

一、外型尺寸图

二、主要技术参数
1.   输入规格：20mV～300V（可选）；
2.   输出规格：0～5V或1～5V；
3.   辅助电源：+12V或+24V；
4.   精度等级：0.2级；
5.   线性范围：0%～120%标称输入；
6.   响应时间：300mS；
7.   输入阻抗：Ri＝10KΩ*VIN (VIN代表被测电压)；
8.   过载能力：10倍标称输入值，持续5s；
9.   负载能力：5mA；
10. 静态电流：10mA；
11. 隔离耐压：＞1.5kVDC，1min；
12. 输出纹波：＜10mV；
13. 环境温度：-10℃～+50℃；
14. 温度漂移：1.5×10-4/℃。
