集智达 JEC-945工控主板 专为抗震、全密闭等恶劣环境设计的高可靠带扩展槽的工控主板
北京集智达智能科技有限责任公司
2011年12月29日 来源：中国纺机网
产品信息

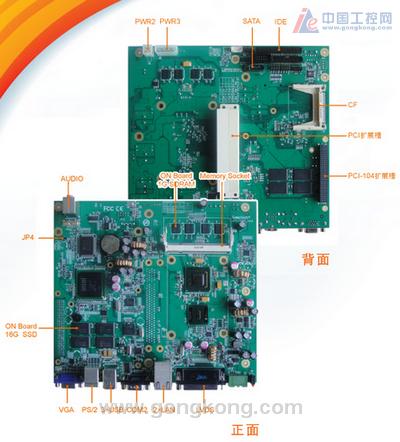

集智达 JEC-945工控主板 专为抗震、全密闭等恶劣环境设计的高可靠带扩展槽的工控主板
处理器/芯片组：Intel ATOM N270/Intel 945GSE+ICH7M
内存：表贴1G内存，带1个SO-DIMM内存插座，可扩展内存
存储：表贴16G SSD电子硬盘，可扩展至32G
显示：至此VGA（1600*1200）、LVDS（800*600）
看门狗：支持看门狗控制器
I/O扩展：带1个PCI扩展槽和1个PCI-104扩展槽
温度范围：-20℃——+70℃
| 特点 | 项目 | 描述 |
| 处理器 | CPU | Intel N270 1.6GHz CPU |
| 芯片组 | 主芯片 | Intel 945GSE+ICH7M |
| 内存 | 类型 | 板载1GB DDR2 内存 |
| 200 Pin SO-DIMM ×1 | ||
| 两组可同时使用，或单独使用 | ||
| 显示 | 显卡芯片 | Intel 945GSE 集成显示带有动态图像存储器分配 |
| CRT | D-sub 15 pin VGA接口, 分辨率最大支持 1600×1200 at 85Hz | |
| LVDS | 1、 D-sub 44pin LVDS接口 | |
| 2、 背光开关和亮度可由键盘功能键控制 | ||
| 网络 | LAN 芯片 | 1、 Realtek 8111C-GR GbE controller ×2 |
| 2、 支持网络唤醒和PXE | ||
| 存储 | SSD电子盘 | 内置16G SSD电子盘 , 可扩展至32G（可选） |
| IDE | 44-pin IDE port×1 | |
| SATA | SATA×1 | |
| CF | CF×1 | |
| I/O | 并口 | 并口×1 |
| 串口 | 1、 后置DB9 COM 1 支持 RS232 | |
| 2、 内置COM2, 支持 RS232/RS422/RS485 | ||
| USB 2.0 | 1、 后置USB 2.0 Ports×3 | |
| 2、 内置USB2.0 Ports×4 | ||
| GPIO | GPI×4，GPO×4 | |
| 音频 | Speak-out/Mic（可选） | |
| 其他 | 看门狗×1 | |
| 后置接口 | 1、 电源 LED(绿色)/HDD LED(黄色) | |
| 2、 16~28V DC 电源输入接口,2-pin 接线螺柱 | ||
| 3、 USB×3 | ||
| 4、 RJ45 10/100/1000M Ethernet LAN×2 | ||
| 5、 44-pin D-sub LVDS 接口×1 | ||
| 6、 DB9 RS-232×1 | ||
| 7、 VGA DB-15 接口×1 | ||
| 8、 PS/2 keyboard×1(只带5V,没有5V 备用) | ||
| 9、 PS/2 Mouse×1(只带5V,没有5V 备用) | ||
| 扩展槽 | PCI×1，PCI-104×1 | |
| 电源 | ATX | 1、16~28V DC 输入 |
| 2、整板功耗30W | ||
| 3、反向输入保护 | ||
| 其它 | 对外输出电源 | 1、DC 输出 +12V@2A |
| 2、DC 输出 +24V@1A | ||
| 认证 | CE 认证(ESD 标准: 4KV/contact 和 8KV/air) | |
| FCC Class A |
