工业应用现场前端设备的完美解决方案-Korenix嵌入式通讯计算机JetBox8180

Korenix—科洛理思科技(深圳)有限公司|||北|||上

2012年06月30日　　来源：中国纺机网

产品信息

工业嵌入式通讯计算机: 1 GbE,1 串口, DVI, Mobile slot, X86

——高性能/ 低功耗处理器
Intel Atom N270 1.6GHz, 512KB L2 Cache
945GSE + ICH7M高性能新品
DDR2 1GB (200-pin SoDIMM)
DVI支持双显示器(可选)
高清音频

——牢固的结构设计适合严苛的应用环境
无风扇，铝合金外壳提高散热性能
工业极设计，抗振动抗冲击

——丰富的界面提供丰富的连接方式
1个GbE端口，1个COM口，4个USB口，1个PS/2接口
1个CF卡Type I/II 插槽
1个SATA接口 (2.5” HD可选)
3个音频接口(ear-phone, line-in, MIC)
Mini-card接口用于连接无线模块

——即用型
嵌入式Windows XP系统

概述

　　Korenix JetBox 8180是一款即用型工业通讯计算机，配备Intel Atom 1.6GHz处理器，1GB DDRII RAM系统内存以及 945GSE + ICH7M高性能芯片。Korenix致力于提升嵌入式工业通讯计算机在工业领域的可用性，将Windows XP系统以及设备驱动，协议栈，系统工具，系统服务整合于一张CF卡中或2.5”硬盘中，只要插入系统CF卡或硬盘，就能一步完成对JetBox 8180的配置工作。

　　JetBox 8180包含了所有常用接口，例如1个千兆以太网口，4个USB2.0端口，1个RS-232/422/485端口，1个DVI(双显可选)接口和高清音频接口，丰富的接口在紧凑的机身上合理分布，并支持DIN-rail导轨安装。JetBox 8180工业通讯计算机提供如此丰富的接入方式，是工业应用现场前端设备的完美解决方案。

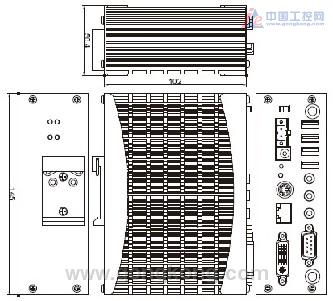

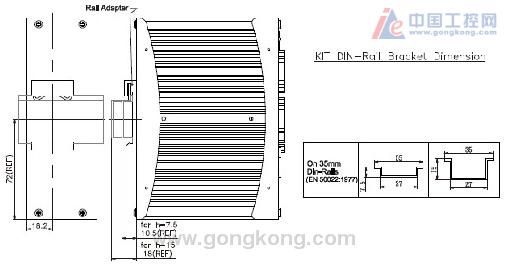

尺寸 (单位: mm)

硬件规格

系统

处理器

Intel Atom N270 1.6GHz (512KB L2 cache inside)
低功耗CPU, 无风扇设计

系统内存

1GB DDR2 RAM

存储

CF卡插槽 x1
SATA插槽 x1 (适用2.5” HD)

以太网口

10/100/1000 Base-Tx RJ-45接头x1

串口

RS232/422/485 x1

DVI

1个(双显示, 可选)

Mobile插槽

miniPCIe x1, SIM x1

音频

Ear-phone, line-in, MIC-in

USB

USB2.0 x4

PS/2

1个, 用于连接键盘鼠标

系统控制

电源开关 x1
重置按钮 x1

电源需求

DC input 12~24V (2-pin电源接线槽或电源插孔)

功耗

最高1.65A (0.86A typical) ，DC 19V input.

各以太网端口LED指示灯(埠上)

Link/Activity (绿灯亮/绿灯闪烁)
Full Duplex/Collision (黄灯亮/黄灯闪烁)

系统LED指示灯

Power on/activity x1 (亮/闪烁)

HW WDT

超过一个time-out时长，系统自动重启，time-out时长设置区间为1～255 sec

操作系统

支持多种操作系统

Windows 2000/XP, WinCE.NET, XP embedded, Linux

Korenix提供的操作系统

嵌入式XP系统(可选)

机械规格

构造

铝合金外壳，满足IP31工业防护等级

颜色

银色

安装

DIN-rail

尺寸

145(H) x 50 (W) x 102 (D) mm

净重

0.7kg

工作环境

工作温度

32 ~ 122°F (0 ~ 50°C), 5 ~ 95% RH

存储温度

-4 ~ 176°F (-20 ~ 80°C), 5 ~ 95% RH

通过认证

FCC class A, CE
EN55022 class A, EN55024, EN61000-3-2, 3
EN61000-4-2, 3, 4, 5, 6, 8, 11

冲击测试

IEC60068-2-27 (50g peak acceleration)

振动测试

IEC60068-2-6 (5g/10~150Hz/operating)

MTBF

通常超过76,493小时@25°C

质保

5 年

嵌入式Windows XPe 规格

协议栈

DHCP, IPv4, DNS, IPsec, HTTP, TCP, UDP, ICMP, IGMP, ARP, TAPI, TSP, SNMP, NTP, ICS, PPP, CHAP, EAP, SNTP, Telnet, FTP, SMTP, PPPoE, PPTP, NetBIOS

系统工具

Windows command shell, telnet, FTP, web-based administration manager, wireless zero configuration

支持的服务

Telnet server, FTP server, IIS Web server, dial-up networking service, COM+, disk management service, remote registry service

应用程序开发环境

Microsoft .net Framework 2.0 with service pack 2

Active directory service interface (ADSI) core

Active Template Library (ATL)

Certificate request client & certificate autoenrollment

COM APIs

Common control libraries

Common file dialogs

Direct3D, DirectPlay, DirectShow, DirectShow filters

Distributed transaction coordinator (MSDTC)

File-based write filter (FBWF)

Event log

Internet explorer

Mapi32 libraries

Message queuing (MSMQ) core

Microsoft visual C++ run time libraries

Registry Editor

RPC

Smart card cryptographic service providers

Windows API, Media Player 10, Windows script engines

设备驱动

Audio, LAN, DVI, Watchdog timer

Linux 规格

Distribution

Fedora 10

Bootloader

Grub

Linux Kernel

2.6.27

Shell

GNU bash

文件系统

jffs2, NFS, Ext2, Ext3, VFAT, FAT

设备驱动

CF card, USB, Watchdog timer, UART, Ethernet, VGA, Audio

协议

ARP, PPP, CHAP, IPv4, IPv6, PAP, ICMP, TCP, UDP, NFS, IPsec, OpenVPN

软件包

e2fsprongs, dosfstools, minicom, pciutils, rpm, yum, ethtool, iptables, net-snmp, ntp, openssh, openssl, openVPN, openSWAN, pppd, samba, wireless-tools, openjdk, apache web server, mySQL

订购讯息
JetBox 8180 Intel Atom N270 1.6GHz, 12~24V DC, 1GB DDR2 RAM
包括:

JetBox 8180
附2-pin电源接线槽
用于安装SATA 2.5”硬盘的配件
快速安装向导
用户手册及软件光盘

可选配件
包含系统的ICF卡容量为2G，或含系统的HD硬盘，SATA接口，容量为320G

ICF2G-P 嵌入式Windows XP系统
HD320G-P 嵌入式Windows XP系统
