产品信息
16+2G千兆网管型工业以太网交换机
|
|
-16个10/100-TX端口和2个千兆RJ-45/SFP combo可选端口(10/100/1000 Base-TX, 1000Base-X)
-无阻塞交换能力，提供单机高带宽解决方案
-支持Korenix专利MSR技术，最多组合成9个Rapid Super Ring
-支持IEEE 1588精确时钟同步协议用于时钟同步
-支持巨帧(Jumbo Frame)传输达9,216bytes
-支持RSTP/STP, 802.1Q VLAN, QoS，及8个聚合组
-支持IGMP Snooping, GMRP, 速率控制用于多播管理
-支持LLDP链路层发现协议和JetViewPro i2NMS网络管理软件，可自动绘制拓扑，实现设备批量管理
-支持SNMP V1/V2c/V3, RMON用于远程管理
-高级安全管理功能包括: IP/Port Security, 802.1x及ACL访问控制列表
-支持24V (12-48V) DC冗余电源输入
|
概述
Korenix JetNet5018G，网管型工业以太网交换机专为工业应用环境而设计，特别是满足现场安装条件有限，却有多设备接入的需求，各接入端口共享更高单机带宽，更低转发延时和更有效处理上行传输。此外，所有端口都可以通过单一的管理Agent进行管理。JetNet 5018G配备16个10/100TX快速以太网端口和2个1000Base-T/Gigabit SFP combo可选模块。SFP端口支持各种类型的千兆SFP光纤收发器模块，包括 Gigabit SX, LX, LHX, ZX和XD，满足不同界面及传输距离需求。16+2G组合端口设计可组成8个百兆环网和1个千兆环网，是独一无二的Korenix专利环网技术。
JetNet 5018G采用铝合金外壳设计，具备出色的散热性能，支持宽范围工作温度。JetNet 5018G支持巨帧(Jumbo frame)高达9,216bytes，满足大文件传输需求，这也是未来工业应用需求的新趋势。交换机支持RSTP快速生成树和MSR(Multiple Super Ring)多环冗余技术。此外，JetNet 5018G还支持全面的2层交换机网管功能，例如 VLAN，IGMP Snooping，LACP等网络控制功能，及SNMP，LLDP等网络管理功能。安全访问控制则包含：Port Security，802.1x和灵活的L2/4 ACL访问控制列表。JetNet 5018G不仅可以满足技术类需求，同时也是工业应用环境中的最佳解决方案。
高带宽，高品质
JetNet 5018G配备16个100M快速以太网和2个千兆以太网口，合计需要至少7.2G 背板带宽满足线速，双向数据交换。为了满足此需求，提供2种系统处理机制- 无阻塞(non-blocking)和阻塞(blocking)机制。在无阻塞(non-blocking)机制下，交换矩阵提供较端口需求更高的带宽。无论是点对点或网状交叉传输，吞吐量始终保持100%，而无丢包情况发生。在阻塞(blocking)机制下，通常应用于非单芯片解决方案。在各端口间有大流量传输时，有限的背板带宽可能会导致通讯阻塞。JetNet 5018G内建12.8G背板带宽，较系统需求更高。所有流量均可以无阻塞无丢包进行交换。支持高达9K巨帧(Jumbo frame)传输，可降低封包数量，便于传输大文件。高带宽及高性能方案能够保障产品的各项功能。
什么是巨帧(Jumbo Frame)?
典型的以太网数据帧大小范围是64～1518bytes。适合常规应用。然而，当用户需要传输大文件时，文件会被分成许多很小的数据包，则会降低传输速率，9KBytes巨帧传输则可以解决这个问题。
Jumbo Frame示例:
大文件传输应用很广泛，如LCD的电路位图最大可达800 MB。 网络服务器通常需要备份大量大文件。
巨帧环网
需要在工业环网环境中启动Jumbo Frame巨帧传输，则环中所有交换机必须支持巨帧。如果环上有交换机不支持巨帧(Jumbo Frame)，则所有巨帧会被丢弃。Korenix提供全面支持巨帧传输的交换机，此交换机可帮助用户轻松建立巨帧环网。选用JetNet机架式交换机安装在控制机房，而选用JetNet 5018G/5012G/3018G导轨式交换机做为现场级巨帧交换机。
千兆SFP端口
JetNet 5018G配备2个千兆RJ-45/SFP Combo可选端口。当端口密度较高的交换机连接多路设备时，上连端口带宽通常成为通讯的瓶颈。千兆Combo可选端口可做为上连或下连端口，用户可选择电口连接或不同距离的光纤连接。
JetNet 5018G的SFP插槽支持1000Base-X SFP光收发器模块。用户可以根据需要，例如应用环境，通讯距离的不同，或根据已安装的光纤线材类型，为交换机选择正确的SFP光收发器模块，包括多模、单模模块。

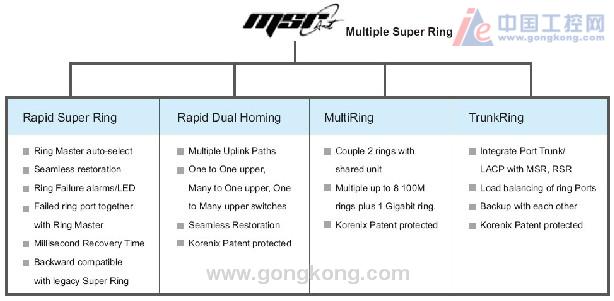

Multiple Super Ring多环冗余功能
JetNet 5018G支持新一代环网冗余技术 – MSR，包含多项新功能，适合不同需求及结构的网络冗余应用。JetNet 5018G最多可组成9个RSR快速自愈环网，包括8个快速环网和1个千兆环网。Korenix专利保护的技术，可简化您的网络规划。
通过LLDP及JetView Pro实施管理
LLDP (Link Layer Discover Protocol)链路层发现协议，已由IEEE 802.1AB-2005正是批准。LLDP是一个2层协议，可用于记录相邻网络设备的拓扑连接，管理信息，身份及主要特性，在本地网络中接收建立管理架构。在工业环境中，大多数厂商仅提供私有的设备发现协议，Windows工具或其它软件来管理交换机。LLDP是一个公共协议，使用LLDP协议，用户可以轻松检索网络设备，为有关站点建立网络信息管理计划。
JetNet 5018G支持SNMP，LLDP协议和JetView网管，通过Korenix网络管理系统JetView Pro或其它支持SNMP和LLDP的网管软件，用户可轻松检索端口及环网状态，并可以自动绘制拓扑图。此网管软件能帮助管理员高效便捷的管理网络系统。
JetNet 5018G外观

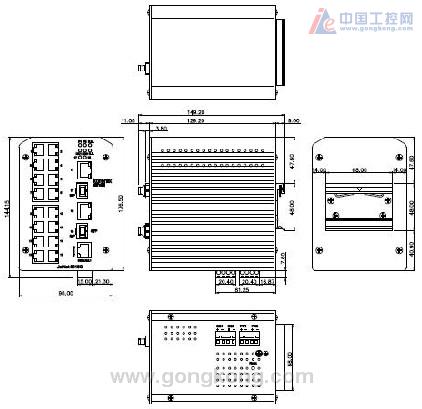

尺寸(单位:mm)
规格
| 技术 |
|
|
|
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-TX
IEEE 802.3z Gigabit Ethernet Fiber
IEEE 802.3x Flow Control and Back-pressure
IEEE 802.1p class of service
IEEE 802.1Q VLAN and GVRP
IEEE 802.1D-2004 Rapid Spanning Tree Protocol (RSTP)
IEEE802.3ad Link Aggregation Control Protocol (LACP)
IEEE802.1X Port based Network Access Control
IEEE802.1AB Link Layer Discovery Protocol (LLDP)
|
|
|
性能
|
|
|
|
|
|
|
10M Ethernet:14,880pps
100M Fast Ethernet :148,800pps
Gigabit Ethernet : 1,488,100
|
|
|
|
|
典型: 64 bytes~1536 bytes
启动Jumbo Frame: 最高达9,216bytes
|
|
|
|
|
|
|
|
| 网管 |
|
|
|
Cisco-Like CLI, Web, SSL, SSH, JetView, Backup/Restore, DHCP Client, 热启动,
恢复出厂设置, Admin password, Port Speed/Duplex control, 状态显示, 数据统计,
MAC地址列表显示, Static MAC, Aging time, Dual Firmware images
|
|
|
|
|
|
|
|
链路层发现协议用于记录相邻网络设备的拓扑连接和管理信息
|
|
|
|
|
|
|
|
MIB-II, Bridge MIB, VLAN MIB, SNMP MIB, RMON和Private MIB
|
|
|
|
|
|
|
|
|
|
|
支持静态聚合和802.3ad LACP动态聚合, 最多12个聚合组, 每个聚合组包含2-8个端口
|
|
|
|
|
|
|
|
IEEE802.1Q VLAN, GVRP. 最多255个VLAN组
|
|
|
|
|
|
|
|
每个端口支持4个优先级,支持IEEE802.1p COS及 Layer 3 TOS/DiffServ
|
|
|
|
|
IGMP Snooping V1/V2 用于多播过滤及IGMP Query
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
使用server/client模式记录相关事件信息
|
|
|
网络冗余
|
|
|
|
802.1D-2004 RSTP, 向下兼容传统STP协议
|
|
|
|
|
Korenix冗余环网技术，包括Rapid Super Ring, Rapid Dual Homing, TrunkRing, MultiRing
|
|
|
|
|
|
|
|
|
|
|
在一台交换机上串接一个或多个环网.最多支持8个100M环和1个千兆环
|
|
|
|
|
| 界面 |
|
|
|
10/100Base-TX: 16个RJ-45端口, 自适应MDI/MDI-X, 自动协商
10/100/1000Base-TX: 2个RJ-45, SFP combo可选端口
1000Base-X: 2个SFP支持热插拔
|
|
|
|
|
10Base-T: 2-pair UTP/STP Cat. 3, 4, 5 cable (100m)
100 Base-TX: 2/4-pair UTP/STP Cat. 5 cable (100m)
1000 Base-T: 4-pair UTP/STP Cat. 5 cable (100m)
|
|
|
|
|
系统: Power 1, Power 2, Ringｍａｓｔｅｒ(绿灯), Relay 1, Relay 2, Ring Failure (红灯)
10/100 RJ-45: Link (绿灯/左), Activity (黄灯闪烁/右)
1000Base-T RJ-45: 10/100/1000 Link (绿灯/左), Full Duplex (Yellow/右),
Activity (绿灯闪烁)
Gigabit SFP: Link/Activity (绿灯/绿灯闪烁)
|
|
|
|
|
RJ-45 type, Pin: (2: TxD, 3: RxD, 5:GND)
|
|
|
|
|
|
|
|
| 电源需求 |
|
|
|
|
|
|
| 机械规格 |
|
|
|
|
|
|
|
|
|
137mm(H) x 96mm (W) x 129mm (D) OC
|
|
|
|
|
| 工作环境 |
|
|
|
|
|
|
|
|
|
| 通过认证 |
|
|
|
FCC Class A, CE/EN55022. Class A
|
|
|
|
|
EN61000-4-2, EN61000-4-3, EN61000-4-4,
EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11
|
|
|
|
| UL, cUL, EN60950, cB (IEC60950-1) (Pending) |
|
|
|
|
|
|
|
|
|
|
|
|
|
订购讯息
JetNet 5018G 16+2G千兆网管型工业以太网交换机包含：
JetNet 5018G (不含SFP模块)
导轨安装配件
用户手册光盘
快速安装向导
控制线缆
可选配件
Gigabit SFP:
SFPGSX 1000Base-SX 多模光纤收发器 550m , 工作温度范围, -10~70°C
SFPGSX-w 1000Base-SX 多模光纤收发器 550m , 工作温度范围, -40~85°C
SFPGSX2 1000Base-SX 多模光纤收发器 2km , 工作温度范围, -10~70°C
SFPGSX2-w 1000Base-SX 多模光纤收发器 2km , 工作温度范围, -40~85°C
SFPGLX10 1000Base-LX 单模光纤收发器 10Km , 工作温度范围, -10~70°C
SFPGLX10-w 1000Base-LX 单模光纤收发器 10Km , 工作温度范围, -40~85°C
SFPGLHX30 1000Base-LHX 单模光纤收发器 30Km , 工作温度范围, -10~70°C
SFPGLHX30-w 1000Base-LHX 单模光纤收发器 30Km , 工作温度范围, -40~85°C
SFPGXD50 1000Base-XD 单模光纤收发器 50Km , 工作温度范围, -10~70°C
SFPGXD50-w 1000Base-XD 单模光纤收发器 50Km , 工作温度范围, -40~85°C
SFPGZX70 1000Base-ZX 单模光纤收发器 70Km , 工作温度范围, -10~70°C
SFPGZX70-w 1000Base-ZX 单模光纤收发器 70Km , 工作温度范围, -40~85°C
SFP Gigabit BIDI/WDM:
SFPGLX10B13 1000Base-LX BIDI 单模光纤收发器 10km, -10~70°C
SFPGLX10B13-w 1000Base-LX BIDI 单模光纤收发器 10km, -40~85°C
SFPGLX10B15 1000Base-LX BIDI 单模光纤收发器 10km, -10~70°C
SFPGLX10B15-w 1000Base-LX BIDI 单模光纤收发器 10km, -40~85°C
SFPGLX20B13 1000Base-LX BIDI 单模光纤收发器 20km, -10~70°C
SFPGLX20B13-w 1000Base-LX BIDI 单模光纤收发器 20km, -40~85°C
SFPGLX20B15 1000Base-LX BIDI 单模光纤收发器 20km, -10~70°C
SFPGLX20B15-w 1000Base-LX BIDI 单模光纤收发器 20km, -40~85°C
SFPGLX40B13 1000Base-LX BIDI 单模光纤收发器 40km, -10~70°C
SFPGLX40B13-w 1000Base-LX BIDI 单模光纤收发器 40km, -40~85°C
SFPGLX40B15 1000Base-LX BIDI 单模光纤收发器 40km, -10~70°C
SFPGLX40B15-w 1000Base-LX BIDI 单模光纤收发器 40km, -40~85°C
SFPGLX60B13 1000Base-LX BIDI 单模光纤收发器 60km, -10~70°C
SFPGLX60B13-w 1000Base-LX BIDI 单模光纤收发器 60km, -40~85°C
SFPGLX60B15 1000Base-LX BIDI 单模光纤收发器 60km, -10~70°C
