华北工控推出高性能LAB-8902嵌入式实验平台

NORCO—深圳华北工控股份有限公司

2012年01月06日　　来源：中国纺机网

产品信息

华北工控继研发出实验平台LAB-8901后又创新作，推出了LAB-8902，该款嵌入式高性能实验平台LAB-8902隆重推出，为高校师生嵌入式设计带来新的实践体验。

华北工控LAB-8902嵌入式实验平台是针对2010英特尔中国嵌入式课程推出的一款高性能实验平台。该实验平台结构简单，由显示屏和主控板组成，主控板采用Intel®Atom D510 processor+ ICH8M芯片组，采用双核心处理器，主频为1.66GHz，2级缓存为512KB*2，集成显卡。

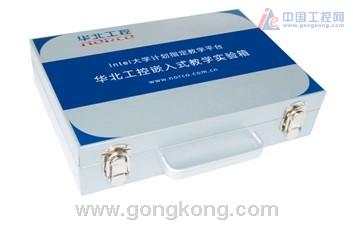

整机图

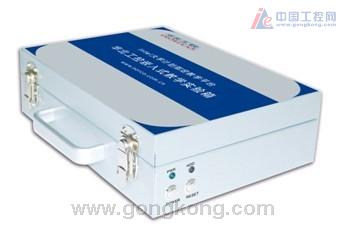

侧面图

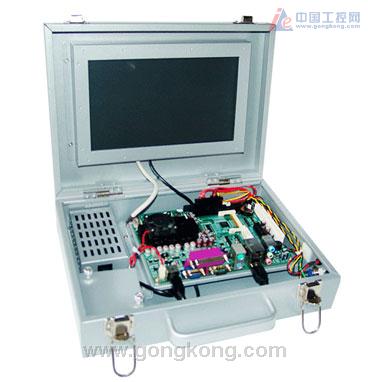

内部图

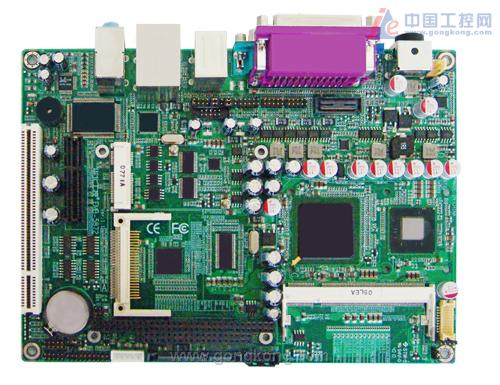

主板图

高性能

华北工控这款嵌入式实验平台LAB-8902性能卓越。采用10.1"LVDS液晶显示屏，具有触摸功能。而且操作方便、易学易用、功能强大，符合教学实验的各种需要。

接口丰富

LAB-8902嵌入式实验平台是嵌入式系统的完美体现。有1个JTAG(XDP)接口，1个8位GPIO接口，1个LPC接口（包含SMBus），1个PCI接口，1个PCI-E接口，1个MINI PCIE接口，1个PC104接口、2×COM、8×USB2.0等，接口丰富，可灵活扩展。学生能够很好的通过这款嵌入式实验平台进行各种实验和开发。有利于学生在硬件部分的分析和设计，提高学生的硬件设计和软件编程能力。

独立双显

LAB-8902嵌入式实验平台主机带有1个10.1"的LVDS液晶屏，还提供1个VGA接口，VGA+LVDS同时使用，可实现独立双显示，方便学生使用，通过这个实验平台激发更多设计灵感。

LAB-8902硬件规格：

型号			LAB-8902
主控板			EMB-5872
处理器			Intel^®Atom D510
显示		显示接口	VGA、LVDS
		控制器	集成显示控制器
		显存	动态共享256 MB 系统内存为显存
系统内存			内置1条2GB DDRII SO-DIMM内存插槽
存储		SSD	1个CF卡插座，支持Type II CompactFlash
		HDD	2个SATA硬盘接口
系统I/O		I/O芯片	Winbond W83627DHG-P
		PS/2	标准双层PS/2接口
		COM	2×COM
		USB	8×USB2.0
		Audio	ALC888 标准3层接口(MIC IN、Line in、Line out功能)
		LPT	1×LPT
以太网			Realtek RTL8111D，千兆网卡，2×RJ45
无线网络			内置无线模块
扩展接口			1个PCI接口，1个PCI-E接口，1个MINI PCIE接口，1个PC104接口
液晶屏参数	显示屏类型		10.1” LVDS
	最大分辨率		1024×600
	亮度		220cd/m²
	对比度		500:1
触摸屏参数	触摸屏类型		四线电阻式
	输入方式		触摸笔或手指
	分辨率		2048×2048
	触摸响应时间		<15ms
	表面硬度		铅笔硬度 3H
	点击寿命		250克力度，3500万次以上
	笔划寿命		250克力度，10万次以上
	入力荷重		R0.8(≦50g)
	透光率		≧80%
	通讯端口		RS232、USB、PS/2 接口
系统控制			开关机按键、系统复位按键
LED指示灯			电源、硬盘指示灯
供电方式			DC+12V输入
冷却风扇			无风扇
操作系统			Windows Vista/XP，Linux，UNIX，Moblin 等
环境物理特性
工作温度			0℃～60℃
存储温度			-40℃～85℃
相对湿度			5%～95%, 40℃,无凝结
振动测试			0.5g rms/5~500Hz/随机作业
EMC			CE/FCC Class B
产品尺寸			330mmx240mmx95mm（长x 宽x 高）
材质			钢板
表面处理			喷漆氧化
安装方式			桌面摆放
颜色			银白色

LAB-8902结构简单，高性能、接口丰富，功能完善等优势可满足高校嵌入式教育的需求，成为嵌入式教学的首选设备。JTAG接口配合相应的仿真器，可实时跟踪系统的运行状况。有利于学生更全面的掌握嵌入式系统开发各项技术，助力高校培养出合格的嵌入式系统开发人才。更多嵌入式实验平台详情，敬请查看华北工控网站：www.norco.com.cn。
