驿唐 MD-309G超高性价比GPRS DTU

北京北科驿唐科技有限公司|||北京北科驿唐科技有限公司上海办事|||北京北科驿唐科技有限公司深圳办事

2011年12月27日　　来源：中国纺机网

产品信息

1、概述

MD-309G是驿唐2010年推出的最新款GPRS DTU产品。它可以大幅度降低用户DTU采购成本和集成成本，同时兼顾工业级DTU产品的稳定性和可靠性。MD-309G采用了更加合理的成本控制，价格更低；MD-309G接口更丰富、软件集成方式更加多样化，是一款可以让用户体会到易用又好用的GPRS DTU产品。

（1）和驿唐其他系列DTU产品一样，兼容对mServer的连接
（2）可拆壳使用，拆壳之后的裸板上预留了数据和电源接口(插针座)
（3）拆壳后板子尺寸小巧，并预留安装孔，方便集成在用户设备里
（4）即插即用：兼容多种数据中心软件，使得已有DTU成熟应用不必更改已有的数据中心软件
（5）支持点到点、点到多点、串口到串口的应用
（6）采用工业级元件，可在恶劣环境下使用，可在－25℃~＋70℃温度范围内使用

MD-309G可以快速与RTU、PLC、工控机等设备相连，拆壳之后的裸板更可以方便的嵌入用户设备，通过GPRS无线网络将与MD-309G相连的用户设备数据传输到Internet中的一台主机上，实现数据远程透明传输，MD-309G可广泛应用于“物联网”涉及的各个行业：

（1）在电力行业，MD-309G可以应用于无功补偿、配电监控、电表集抄、路灯监控等数据传输领域
（2）在水应用行业，水表集抄、水资源管理远程监测、水路管网监测的无线通信都可以有MD-309G的用武之地
（3）在环保领域，烟气在线监测(CEMS)、水质在线监测等污染源在线监测系统，MD-309G可以当之无愧充当GPRS 通信“神兵”的角色
（4）在设备维护领域，如电梯监控、空调监控等，MD-309G可以快速嵌入用户的监测仪器，完成设备监控GPRS远传应用

2、用户集成说明

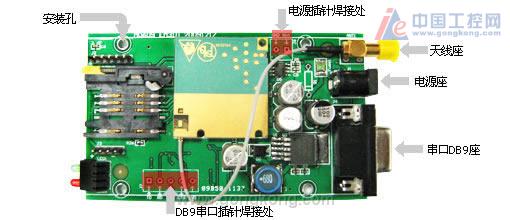

以上是MD-309G裸板的图片以及尺寸示例。用户如果需要将MD-309G集成到自己的设备里，同时设备的空间又较小的时候，可以使用MD-309G裸板，更易集成。 MD-309G的裸板，可以不焊接占用空间较大的天线座、电源座、串口DB9座，转而使用更易集成的插针接线排，MD-309G裸板上预留有电源和串口的插针接线排接口，另外，为了方便MD-309G的固定，裸板上预留有固定安装孔。所有接口和安装孔尺寸、位置如上图所示。 3、技术参数（1）基本参数 ·供电：＋5 ~ ＋36V 宽电压输入
·电源接口：内正外负
·最大工作电流360mA@+5V DC
·待机电流80mA@+5V DC
·数据接口：RS232/485/422/TTL
·工作温度：－25℃ ~ ＋70℃
·工作相对湿度：95%@+40℃
·尺寸：103x64x24mm （不包括天线和安装把手）（2）数据传输 ·数据接口波特率可设 ·支持串口硬流控
·支持标准TCP/IP协议，UDP，TCP
·心跳间隔及心跳超时可设
·支持永远在线
·支持短信及振铃唤醒（唤醒在线）
·Address-IMEI Mapping技术节省无线带宽（3）数据中心 ·支持域名 ·兼容多种数据中心软件（4）稳定性 ·主CPU：32位ARM处理器
·内置软硬件看门狗
·内置TCP/IP协议栈（5）配置 ·串口配置

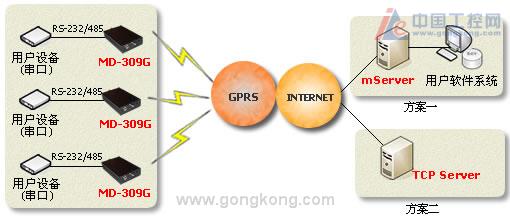

·超级终端，菜单配置 4、典型应用 MD-309G多点到中心
