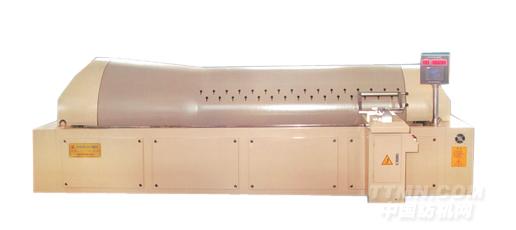

HF968D型电子式分条整经机

公司名称:江阴市华方新技术科研有限公司

HF968D型电子式分条整经机

主要技术特征：

●HF968D型电器控制全套引进日本三菱技术、配套了三菱PLC、采用了日本松下交流伺服系统和美国API步进电动机，日本DiGital触摸电脑工作站等高档电器。

●根据各种纱线参数，织物的工艺输入电脑，自动完成繁杂的计算过程，并自动检测，使整经台的位移精度更精确。

●倒轴张力可任意设定，实现理想的织轴卷绕。

●日本DiGital触摸屏，显示清晰，信息量大，操作方便并设有电、气全方位故障诊断显示和整经状态显示功能。

●整经起点定位，条定位可一次按键自动完成。

●采用先进的现场总线路技术，使系统中各部分的任何参数状态等信号都能通过一根总线传递，使设备的调试、诊断、工艺参数的管理具有智能化。

●制动采用可靠完善的汽车用气动圆盘制动器，制动力矩大，灵敏可靠。

●整经台可随着纱面厚度的增加作自动径向移动。是由独立的进口步进电机控制，使定幅筘与成型纱面保持等距离，其距离可根据工艺要求任意设定。

●主机整体在地轨上由伺服电机控制移动，分绞筘架及筒子架等固定。经纱条带在整经过程中始终中心呈直线状态使片纱的边纱张力保持一致。

●1：8固定锥体大滚筒采用薄壁钢质制作，锥体长1150mm，与高精度伺服马达电动机的整经机操作台配合满足所有品种的整经工艺。钢质大滚筒经高精度动平衡校验。

●配有三点自动定位的气动式分绞筘，分绞时间短，工作效率高。

●倒轴安全保护配有二套装置安全栏杆以及远红外线光栅。确保操作者的人身安全。

●配有多种形式的筒子架，能满足不同品种的工艺要求，锭距锭数可根据用户需要特殊配置。

●本机可选配二柱式张力器，吊环式自动补偿张力器等多种形式。

●本机配有电子式断头自停。

●本机选配上蜡、上油装置、静电消除器。

主要技术参数：

1有效幅宽：  2300、3600(mm)

2织轴盘片直径：  800、1000(mm)

3整经速度：  0-1000(m/min)

4倒轴速度：  0-200(m/min)

5倒轴实现张力精度：  ≤±2%

6制动距离：  ≤2m(500m/min)

7大滚筒直径：  1000(mm)

8大滚筒锥度：  1:8，1:6

9椎体长度：  1150(mm)

10导条走丝速度：  0.001-9.9999(mm/r无级)

11条定位精度：  ≤0.01mm

12导条随动精度：  0.02%

13条宽范围：  0-450(mm)

14整经电脑工作台：  日本DiGital触摸显示屏

15筒子架锭距：  250×250mm或定做

16筒子架锭数：  480锭(毛、棉、混纺纱)，560锭(化纤长丝)

17输入电压:  3×380V±10%

18整经电机功率：  7.5KW

19倒轴电机功率：  15-18.5KW

20主机重量：  7000kg

21筒子架：  2500kg
