产品信息

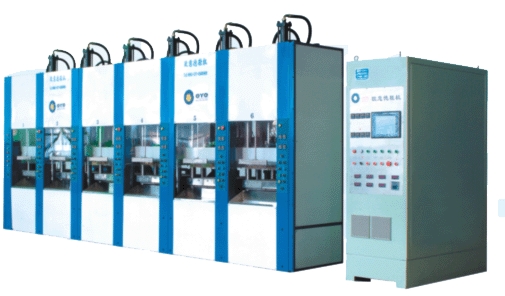

| 产品名称: 全自动EVA射出发泡成型机 |
| 产品型号: 全自动EVA射出发泡成型机 |
| 所属品牌: 飞鑫 |
| 发布时间: 2009-5-6 |
|
| >>全自动EVA射出发泡成型机 |
 |
|
|
OYO610/608/606配备两组高效率射出机，结合高性能合模系统及电脑控制系统，使用EVA原料，可弹性运用生产模外发泡之鞋中底、拖鞋、凉鞋及各式EVA发泡产品。
1、 射出系统
计量机构采用电位计检测并配合进口世界知名品牌PLC与PC，可精确控制原料量；高速移动射枪采用线性滑轨导向和涡轮减速配合刹车马达驱动，由变频器控制高速位移；定位机构采用进口旋转编码器精确检测位置。
2、 合模系统
配置缓动平衡器，同一模站中两幅模具厚度容差2mm，节省模具调校时间；模温依生产要求独立控制；采用肘节式机构，可瞬间加速开模；并采用固定式320mm开模行程和高效率真空系统。
3、 电脑控制系统
运用图像式人机介面，配合触控式荧屏，可线上监控射出量、射出时间、射出温度、模具温度、运动时间及产量，简单易学。
4、油压系统
采用二组泵站独立运作，可减少噪音提高效率。
采用双比例式控制阀，配合电脑系统可精确控制多段压力及流量。
5、附属设备
机器操作面配置气压回路系统。
配置自动润滑系统。
配置自动填填料系统。
OYO-810/910 Series Techical date
|
项目 |
单位 |
OYO-610 |
OYO-608 |
OYO-606 |
OYO-604 |
|
合模系列 |
|
工作站数 |
|
10 |
8 |
6 |
4 |
|
合模压力 |
Kg |
200000 |
200000 |
200000 |
200000 |
|
模板尺寸 |
Mm |
285 × 550 × 2Set |
285 × 550 × 2Set |
285 × 550 × 2Set |
285 × 550 × 2Set |
|
容模高度 |
Mm |
80-250 |
80-250 |
80-250 |
80-250 |
|
开模行程 |
mm |
320 |
320 |
320 |
320 |
|
电热容量 |
Kw |
10 × 10 |
10 × 8 |
1 0 × 6 |
10 ×4 |
|
射出系统 |
|
射出座 |
|
2 |
2 |
2 |
2 |
|
螺杆直径 |
Mm |
60 |
60 |
60 |
60
|
|
最大射出量 |
Cc |
905 |
905 |
905 |
905
|
|
射出压力 |
Kg/cm2 |
850 |
850 |
850 |
850
|
|
螺杆转速 |
r.p.m |
0-165 |
0-165 |
0-165 |
0-165 |
|
温控段数 |
|
4 |
4 |
4 |
4 |
|
用电量 |
|
料管电热能量 |
Kw |
7 |
7 |
7 |
7 |
|
模具加热板 |
Kw |
100 |
80 |
60 |
40 |
|
电机功率 |
Kw |
33.5 |
33.5
|
33.5
|
33.5
|
|
|
|
|
|
|
|
|
用油量 |
L |
980 |
980 |
980 |
980 |
|
机械重量 |
Kg |
35000 |
29000 |
23000 |
16000 |
|
机械尺寸 |
Mm |
11420×4401× 2787 |
9564 ×4401× 2787 |
7708 × 4401×2787 |
6140 × 4401 × 2787 | BR>
OYO-810 平面布置图
OYO-910 尺寸以实物为准 | |
