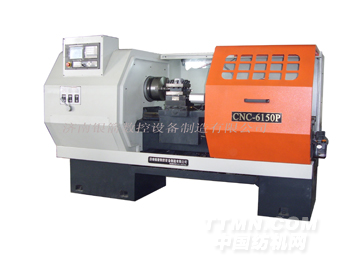

CNC6150P数控车床

公司名称：济南银箭数控设备制造有限公司

产品说明
CNC6150P数控车床是济南银箭数控设备制造有限公司引进光机制造的高精度、加大主轴孔,变速箱与主轴箱分离的数控车床。

主要结构特点
1、分离式的变速箱提供了三档机械变速，齿轮配对精磨，精度高，噪音小。整机实现了在三档内无级调速，可满足不同工件的加工。
2、床身导轨经超音频淬火后精磨，硬度高，钢性好。床头、导轨、床鞍、拖板尺寸加厚，强度增大，适合于各种余量工件的加工。
3、床鞍采用贴塑工艺处理，移动轻快，减少床身导轨的磨损，避免爬行现象，精度高，使用寿命长。滚珠丝杆采用整体内循环丝杆，配对角接触球轴承支承并预紧，导轨、丝杆等采用集中自动润滑，具有运动灵活、减少热变形、精度稳定的特点。
4、伺服电机直联精密滚珠丝杠，传动平稳，重复定位精度高，零回转间隙。

具体参数如下：

床身上最大回转直径（mm)520mm

拖板上最大回转直径（mm)300mm

导轨宽度(mm)390mm

最大工件长度(mm)1000mm

传动参数

主轴通孔直径（mm)82mm

主轴锥孔锥度90（1：20）

X轴最大行程(mm)260mm

Z轴最大行程(mm)1000mm

主轴转速(rpm)30-150，100-500，320-1600

X轴最大移动速度（m/min)4

Z轴最大移动速度（m/min)8

X向最小设定单位(mm)0.0005mm

Z向最小设定单位(mm)0.001mm

电机与丝杠联接方式（X/Z轴）直联

尾座参数

尾座套筒直径（mm)75mm

尾座套筒行程（mm)150mm

尾座主轴孔锥度MT5

控制系统

类别

伺服

厂家

华兴

电动刀架

刀位数4或6

刀杆截面(B/mm*H/mm)25*25

综合参数

主电机功率（KW)7.5kw

冷却泵电机功率（w)120w

外形尺寸（长*宽*高）2535*1385*1620mm

机床重量（kg)2250kg
