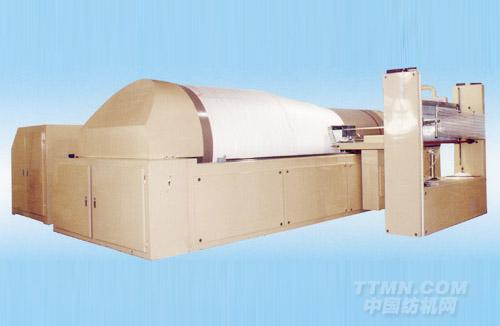

CQ005-1型 高速分条整经机

公司名称：杭州萧山超群纺织机械厂

用途Feature
1、卷取方式采用经轴直接传动。
2、该机由日本三凌FX2N-48MR全电脑控制，变频电机、变频调速确保线速度恒定。
3、10.4英寸日本DiGial触摸显示屏，操作快捷、直观，信息量大，并全方位故障诊断显示。
4、根据工艺要求可设备经轴卷取密度，并通过间接式阻尼压辊的定量控制，获得所要求的密度。能满足松式整经经轴的经轴染色的工艺要求。
5、采用一套完善的集成气动系统自动上下轴、拍开拍合，可与各种型式经轴相连接，气动刹车以及压辊进退和阻尼加压。
6、整经速度、长度、卷绕厚度、气压由日本KoYo等各种精密进口传感器测量。
7、所配置的主控器、变频器、操作开关和气动原件均采用日本原装件。
8、1：8固定锥体大滚筒采用薄壁钢质制作，锥体长1200mm与高精度伺服马达电机的整经操作配合可满足所有品种的整经工艺，钢质大滚筒经高精度动平衡校验。
9、安全保护，半封闭挡风板机型配有安全栏杆及远红外线光栅，确保操作者的绝对人身安全。
10、筒子架型式，锭数和锭距可根据用户需求选配。
11、多种形式的张力器可供用户选配，断头自停采用电子式。
主要技术参数Main Technial Variables
1、有效幅宽：2200-3600（mm）
2、织轴盘片直径：800、1000、1250（mm）
3、整经速度：0-600（m/min）
5、倒轴实现张力精度：±2%
6、制动距离：≤2m(500m/min)0-100（m/min）
7、倒轴张力：（见附表1）
8、大滚筒直径：1000（mm）
9、大滚筒锥度：1：8，1：6
10、锥体长度：1200（mm）
11、导条走丝速度：0.001-9.999（mm/r无级）
12、条定位精度：≤0.01mm
13、导条随动精度：0.02%
14、条宽范围：0-450mm
15、整经电脑工作台：6-10.4英寸彩色触摸屏
16、筒子架锭距：300×250mm（毛、棉、混纺）
                280×280mm
                250×250mm（化纤长丝）
17、筒子架锭数：480锭、640锭、800锭
18、输入电压：3×380V±10%
19、整经电机功率：7.5KW
20、倒轴电机功率：15KW
21、装机容量：23KW
22、主机重量：6000kg
23、筒子架重量：250kg
