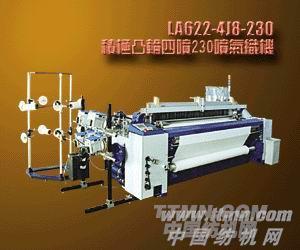

LA622系列喷气织机

公司名称：经纬纺织机械股份有限公司清梳机械事业部

采用日本NISSAN喷气织机全套技术的新型高智能化喷气织机。适应重厚重织物：坚固的机架结构和强韧的双侧驱动六连杆打纬机构--确保充分的投纬时间是实现高速运转及稳定的投纬和织造厚重织物的强有力的后盾；卷取磨擦辊增大直径并喷砂处理增加卷取力度；另外摇轴的中间支撑架机构作为标准装备，实现了圆滑的强有力的打纬，即使是织造重磅织物的超高速运转时，也能进行低振动的稳定打纬，织造出高质量的高密织物产品。高性能气流引纬控制系统：采用合理的气流控制系统，双电磁阀分别控制固定喷嘴和活动喷嘴，并且固定喷嘴和活动喷嘴的流量和作用时间均可分别独立调节，以适应纬纱从满筒到空筒退绕过程中的不同引纬要求，引出一米长纬纱消耗0.8g/m（同比加诺机型），从而保证织机以最少的耗气量高速运转，最佳的压缩空气消耗量。电子送经（ELO）和电子卷取（ETU）：可以有效的减少开车痕。可以恒定地保持均匀的经纱张力，确保出色的织物产品的质量。广泛的适用品种：从高支衬衫布、细旦乔其纱到低支气流纱、灯芯绒、牛仔布以及工业用布，可制织30-500g/m2各种织物。增压喷及尾喷采用独立的电磁阀控制更进一步扩大了织物适应范围。丰富的开口装置配有特殊曲柄开口，积极凸轮开口、消极凸轮开口，上置式机械多臂开口、上置式电子多臂开口以及下置式机械多臂开口和下置式电子多臂开口等七种开口型式。控制系统：独立式电控柜，采用奥地利贝加莱公司PCC控制系统和"人机界面"控制系统作为标准配置。奥地利贝加莱公司控制系统是新型智能控制器---B&R工业可编程计算机控制器(PCC)为主控系统，可方便实现完美的织造控制方案。属机前人机对话大型显示屏、存储单元与控制系统CPU的一体化设计。由大容量可移动磁盘(U盘)保存上机工艺参数。系统采用模块化结构，可以根据技术的发展不断升级。织机电气系统布线合理、维修方便、所有停机原因和控制信号以及运行状态都 有明确指示和详细记录。可供选择的打纬机构配有六连杆双侧打纬两种打纬机构，供用户织制轻薄和厚重织物时选择。多样化的幅宽设置和投纬方式 190、230cm、280cm等多样化的幅宽设置及单喷、双喷、四喷自由式投纬方式，满足用户对不同织物的需要。测长装置采用电子控制纬纱储存和电磁爪进出的储纬测长方式。为避免测长鼓对纬纱产生阻力，提高投纬性能，配备了钢丝式、罗拉式、导纱器式三咱类型的储纬器。开口装置特殊曲柄开口装置机械振动小，开口量和开口时位的调整集中在织机的右侧，便于高速。开口的面纱和底纱产生的开口张力差，可织出高质量的高档平纹织物。引纬装置采用主喷嘴+辅助喷嘴+异型筘配合引纬方式，由微电脑控制高随动型电磁阀。即使在高速运转时，也会喷射行均匀、有力。探纬器采用双探纬头方式，即可探知下沉纬纱是否到达位置，亦可探知纬纱是否被吹断。高性能的反射式、透过式探纬器任选。多臂开口装置为上置式、下置式、机械、电子多臂任用户选择，最适合织造多品种的平纹、斜纹、缎纹和提花等高附加值的织物。凸轮开口装置采用积极式凸轮开口和式凸轮开口两种形式，适合织机的高速运黑心和品种更换。适织平纹、斜纹和缎纹等中厚织物。积极凸轮更适用于重型、宽幅织机。卷取装置采用机械式连续间接卷取方式，可以在开车状态下进行落布操作。由于卷取张力自动调整，使织物的松紧度始终保持一致。送经装置电子送经装置(ELO)为标准装置。由微电脑控制，配有高速反应特性的AC伺服电机，更加理想的控制经纱张力，消除停车稀密路。预设装置奥地利贝加莱公司B&R喷气织机控制系统主要特点：有稳定的控制系统。低故障率：主控制器PCC可达到平均50万小时无故障。维修保全方便：所有停机原因和控制信号均有明确指示，高速响应敏捷控制且可靠性高。对织机运行状态有详细记录，故障问题一目了然，简化失误纬纱的处理和再启动的操作，防止操作的失误,提高挡车工看车效率，能模块式快速更换元件。可预置多种上机组织方案,使变换品种更加方便。控制系统可根据设定的经纱总张力自动调整送经量的大小，有效防止高速运转情况下停车档的发生。不同织物的设定条件可通过U盘方便地传送给各织机，并可通过U盘将参数保存在计算机中。人机对话大型显示屏具有简单的操作和条件设定方式，由高分辨率彩色仿视窗平面图像显示人机界面，全中文操作，多语种转换。有强大而便捷的通讯功能，可实现由监控计算机向织机群设定织机运行参数的双向通讯，由计算机集中监控织机群的运转状态。控制功能高度集成：集成储纬器的控制功能,集成电子多臂及花色编制功能。一套软件,多种机型。由于本控制系统采用模块化结构，因而可根据控制技术的不断发展，方便地进行系统升级，使织机始终保持时代特点的先进性能.
主要规格公称筘幅： 1900mm、2300mm、2800mm 调节筘幅： 0-600mm 织机性能：根据织造条件，转速可达500-700转/分纱线适用范围：6-100s棉纱，30-500D长丝等各种纱线织物重量： 30-500g/m2轻薄与厚重织物密度范围：20-220根/英寸测长机构：单色、双色、四色(任意选纬) 打纬机构：箱式油浴、六连杆双侧打纬引纬机构：主喷嘴、辅助喷嘴、异型筘式纬停装置：双光电探纬器经停装置：电气接触杆式送经装置：ELO电子送经、经纱最大张力500 kg 织轴配置：边盘直径Ф800 mm、 Ф1000 mm 布辊配置：最大卷绕直么600mm(曲柄)、650mm(凸轮、多臂) 开口机构：特殊曲柄开口、凸轮开口(积极凸轮、消极凸轮)、多臂开口(上置式、下置式) 控制系统：配置奥地利贝加莱公司B&R喷气织机控制系统电机功率：主电机1.8KW-3.7KW
