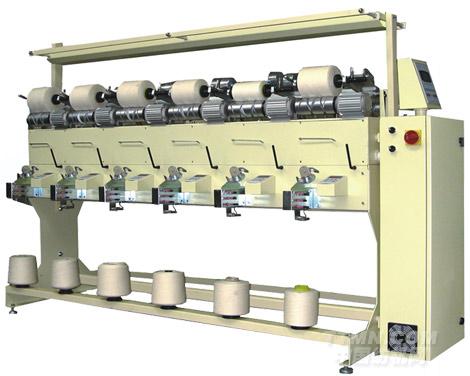

SSA松式SHA紧式络筒机

上海斯达拉姆德一机械制造有限公司

2012年01月03日　　来源：中国纺机网编辑部

SCS松式SCH型络筒机简介
经久耐用的电子型络筒机，用于生产密度均匀的筒倒筒优质筒子纱。机器的卷绕速度可通过电脑自动控制，最高可达：1000米/分钟。径向防叠装置调控方便，先进的清纱及张力机构并可避免纱线打结，从而获得最佳的络纱并线效果。是棉、麻丝和化学纤维纱线类络筒的理想设备。
特点：
经久耐磨的金属心轴支架；
方便开启的纱管托架中心定位结构，便于取下绕好的筒子纱；
纱线出入口有陶瓷保护，可避免因摩擦而影响纱线质量
槽筒带防尘装置，可防止灰尘堆积。槽筒通过特殊支架固定在台面上，可防止其转动失衡及磨损。
标准机型：双面排列；每台12锭；可多台串联安装，最大串联数为8台。
SCS型
用于制备染色用松式筒子纱；
旋转销式与配重式纱线制动器方便自由控制卷绕张力
弹簧托架压力平衡装置，可使卷绕开始至结束密均匀密度
附加配重式纱线制动器，可防止纱线在槽筒入口处松紧不一致。
可按客户要求提供以下配件：
用于生产软边筒纱的轴向移动（确保出产优质松式筒纱的关键）
机械清纱器：
弹簧纱管染色中心定位装置；
95mm槽筒，适合卷绕多种纱型。
SCH型
用于染色后络纱：
牵引式上蜡装置，自动旋转与自动刹车功能。
其它
可按客户要求提供以下配件：
机械清纱器
电动上蜡装置
自洁式电动纱线制动器

主要技术参数
络筒机型号SSA SHA	净尺寸mm	净重Kg	包装尺寸mm	毛重KG
12锭（带控制箱）	2380X840X1275	385	2500X850X1430	410
12锭附件	2120X840X1275	360	2160X850X1430	385
吹吸装置托架（选配件）	650X600X350	100	650X600X350	100
技术特点	SCS型		SCH型
槽筒	O/D82MM,节距2.5，对称型（0°）		O/D82MM,节距2.5，不对称型
成型筒子	圆柱型，双锥型或圆锥型3°30",4°20"		4°20" 5°57" 以及9 15"
自动定长	根据成品件，电子设定卷绕长度
心轴控制器	防止开始络纱时节距变化
配重式纱线制动器	可防止纱线在喂入时出现抖动
牵引式上蜡装置			每锭一套，带自动旋转及刹车的方孔蜡盘
纱线制动器	可调式3销组合+1只配重式纱线制动器		可调式3销轴组合（通过纱线偏离调节）
配置	每节12锭
组合	最大8节连成一台共96锭
驱动方式	每锭配一台同轴三相交流马达，每排（36锭）由1只变频器控制
最高速度	1000米/分钟单面（36锭）可独立设置
导纱动程	标准配置147MM
平衡器	配重调节
纱线探测器	带光学传感器
筒纱最大直径	250mm
启动/停止	薄模开关及电脑设定
径向防叠装置	电脑控制径向防叠参数
往复吹吸清洁器	1100w（清洁器功率）
消耗功率	100W/锭（最高速度），加清洁器电机功率
电源	三相400V±10%，50/60Hz
可根据用户要求加配座车，自动打结器以及电子清纱器等附件
