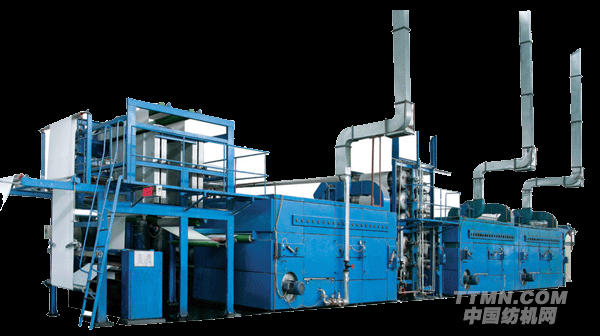

LMH429型热风打底机

公司名称：江都宝源印染机械有限公司


本联合机所包括的下列单元机已有单独的说明书，故不再另行说明。
1. MH552-180型二辊卧式均匀轧车
2. MH662B-180型远红外烘燥机
3. MH689-180型预烘焙烘机
4. MH602-180型单柱10只烘筒烘燥机


一、产品用途
本联合机供棉、涤棉及其混纺织物进行热熔染色、焙烘用。


二、设备工艺流程
平幅进布→MH552-180型均匀轧车→MH662B-180型远红外烘燥机→MH689（C）-180型预烘机（48m）→MH602-180型烘筒烘燥机→平幅冷却落布→平幅进布→MH689Y-180型焙烘机（B+C=82m）→平幅冷却落布


三、主要规格及技术特征
1.  车别：左手或右手。
2.  公称宽度：1800mm。
3.  车速：35-70m/min变频调速。
4.  进出布方式：平幅进布，平幅落布。
5.  使用蒸汽压力：0.4MPa。
6.  浸轧形式：一浸一轧。
7.  红外线烘燥机热源：电 144Kw/h。
8.  预烘焙烘机形式：上下竖导辊式。
 9.  烘筒烘燥机形式：单柱，10只不锈钢烘筒，半罩式。
10. 出布冷却：Φ300mm不锈钢冷水辊3支。
11. 全机配套电机：
Y90L-4型交流电机    2台        （用于预烘焙烘机排风）
Y90S-4型交流电机    2台        （用于红外线烘燥机排风）
Y160L-4型交流电机   6台        （用于预烘焙烘机循环风机）
Y100L1-4型交流电机  2台        （用于烘机落布）
Y100L2-4型交流电机  5台        （用于预烘焙烘机传动）
Y100L2-4型交流电机  1台        （用于烘机烘筒传动）
JFLD10-4型力矩电机  8台        （2台用于红外线烘燥机拖布辊）
                                （6台用于冷水辊）
11. 传动方式：采用交流电机多单元同步传动，交流变频进行全机调速，松紧调节装置进行各单元之间的速差微调，以保证低张力同步运行。红外线烘燥机拖布辊由力矩电机拖动。
12. 装机功率：98 Kw 。
13. 外形尺寸（长×宽×高）：    打底段：18396×4480×4800mm；
                               焙烘段：15766×3450×3626mm。


四、用户自理
1. 预烘焙烘机地面保温材料。
2. 空压站或空压机。
3. 机外管路。
4. 埋入地下布走的电线管。


五、附
1．LMH428BY-180-0000ZTR 联合机排线及地脚图                   1 张；
2．MH662B-180-0000L 红外线烘燥机产品装配图                   1张；
3．MH689（C）-180-0000L 预烘焙烘机总图                       1张；
4．MH602TA-W-0000L 烘筒烘燥机产品装配图                      1张；
5．MH662B-180型红外线烘燥机 产品说明书                       1份；
6．MH689-180型预烘焙烘机 产品说明书                          1份；
7．MH602-180型烘筒烘燥机 产品说明书                          1份。
