船用热油炉
河北省吴桥县导热油炉有限集团公司
2012年01月07日 来源：中国纺机网编辑部
公司名称：河北省吴桥县导热油炉有限集团公司.gif){kind=small}
.jpg)

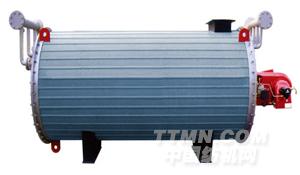

船用热油炉
CYY系列船用热油炉是以轻油,重油为燃料,以导热油为热载体,利用热油循环泵强制液相循环,将热能输送给用热设备,继后返回热油炉重新加热的直流式特种工业炉.该产品具有较低压力下获得较高工作温度,工作温度稳定,具有完善的运行控制和安全监测装置的特点,目前广泛应用于化工原料,重油沥青等需热源加热的船舶运输行业,已取得了十分可观的社会经济效益.
| 参数名称 | 180(15) Y(Q) |
300(25) Y(Q) |
350(30) Y(Q) |
600(50) Y(Q) |
850(75) Y(Q) |
1200(100) Y(Q) |
1400(125) Y(Q) |
1800(150) Y(Q) |
2400(200) Y(Q) |
3000(250) Y(Q) |
|
| 额定热 功率 KW |
180 | 300 | 350 | 600 | 850 | 1200 | 1400 | 1800 | 2400 | 3000 | |
| 热效率 % | 75 | 75 | 75 | 75 | 75 | 75 | 80 | 80 | 80 | 80 | |
| 设计压力 MPa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | |
| 介质最高 温度 °C |
350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | |
| 炉内介质 容量 m 3 |
0.07 | 0.14 | 0.4 | 0.4 | 0.52 | 0.76 | 0.95 | 1.48 | 2.1 | 2.3 | |
| 介质循环量 m 3 /h |
20 | 40 | 40 | 80 | 80 | 100 | 100 | 100 | 200 | 200 | |
| 配管连接 口径 mm |
50 | 50 | 100 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | |
| 系统装机 容量 kw |
油 | 11 | 11 | 14 | 30 | 30 | 30 | 45 | 45 | 70 | 70 |
| 气 | 11 | 11 | 17 | 30 | 30 | 30 | 45 | 45 | 70 | 70 | |
| 外 形 尺 寸 |
A | 1090 | 1400 | 1420 | 1420 | 1600 | 1880 | 1960 | 2000 | 2220 | 2390 |
| L1 | 400 | 550 | 600 | 710 | 820 | 820 | 820 | 1000 | 970 | ||
| L2 | 1200 | 1400 | 1750 | 1770 | 2000 | 2420 | 2620 | 2580 | 3100 | ||
| L3 | 2870 | 2050 | 2590 | 3050 | 3290 | 3640 | 4200 | 4400 | 4670 | 5197 | |
| L4 | 3200 | 2650 | 3700 | 3750 | 4120 | 4405 | 4965 | 5200 | 5550 | 6100 | |
| L5 | 2550 | 3090 | 3550 | 3790 | 4240 | 4800 | 5000 | 5170 | 5977 | ||
| H1 | 1250 | 700 | 720 | 720 | 880 | 900 | 1120 | 1120 | 1360 | 1300 | |
[1][2]下一页>>
