PGL行星减速机
东莞市锋利盛机电有限公司
2012年01月09日 来源：中国纺机网编辑部
公司名称：东莞市锋利盛机电有限公司 .gif){kind=small}
.jpg)
.bmp)

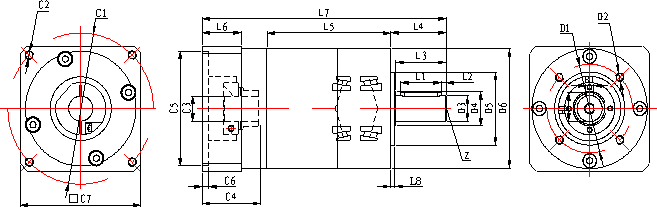

| PGL60 | PGL80 | PGL120 | PGL160 | |||||||||||
|
级
|
1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||
| D1 |
安装孔分布圆
|
Φ | 52 | 70 | 100 | 145 | ||||||||
| D2 |
安装螺孔
|
4× | M5×8 | M6×10 | M10×16 | M12×20 | ||||||||
| D3 |
输出轴径
|
Φh6 | 14 | 22 | 28 | 42 | ||||||||
| D4 |
输出轴肩
|
17 | 28 | 35 | 60 | |||||||||
| D5 |
定位凸台直径
|
Φh7 | 40 | 60 | 80 | 130 | ||||||||
| D6 |
外壳直径
|
Φ | 60 | 80 | 115 | 160 | ||||||||
| L1 |
键长
|
22 | 28 | 40 | 70 | |||||||||
| L2 |
键到轴端距离
|
4 | 4 | 5 | 5 | |||||||||
| L3 |
轴长（自定位圆）
|
30 | 36 | 50 | 80 | |||||||||
| L4 |
轴长（自端面）
|
35 | 40 | 55 | 87 | |||||||||
| L5 |
躯体长
|
61 | 77 | 93.2 | 75.3 | 96.3 | 117.3 | 88 | 116.5 | 145.5 | 120 | 169.5 | 219 | |
| L6 |
法兰厚度
|
21 | 29 | 39 | 25 | |||||||||
| L7 |
减速机总长
|
126 | 142 | 158.2 | 159.3 | 180.3 | 201.3 | 204.5 | 233 | 262 | 302.5 | 352 | 401.5 | |
| L8 |
定位凸台厚度
|
3 | 3 | 4 | 5 | |||||||||
| C1 |
电机安装孔分布圆
|
Φ | 70 | 90 | 145 | 200 | ||||||||
| C2 |
安装螺孔
|
4× | M5×12 | M6×15 | M8×20 | M12×25 | ||||||||
| C3 |
电机轴径
|
ΦF7 | 14 | 19 | 22 | 35 | ||||||||
| C4 |
电机轴长
|
30 | 40 | 55 | 79 | |||||||||
| C5 |
电机定位圆直径
|
ΦH7 | 50 | 70 | 110 | 114.3 | ||||||||
| C6 |
电机定位深度
|
6.5 | 6.5 | 6.5 | 3.5 | |||||||||
| C7 |
输入法兰
|
□ | 60 | 80 | 120 | 175 | ||||||||
| B1 |
键宽
|
5 | 6 | 8 | 12 | |||||||||
| H1 |
键高
|
16 | 24.5 | 31 | 45 | |||||||||
| Z |
定位孔
|
M5×12 | M6×16 | M10×22 | M12×25 | |||||||||
|
最大径向力1
|
N | 895 | 2125 | 3380 | 10200 | |||||||||
|
最大轴向力1
|
N | 1000 | 2000 | 3000 | 8200 | |||||||||
