PH行星减速机

东莞市锋利盛机电有限公司

2012年01月09日　　来源：中国纺机网编辑部

公司名称：东莞市锋利盛机电有限公司

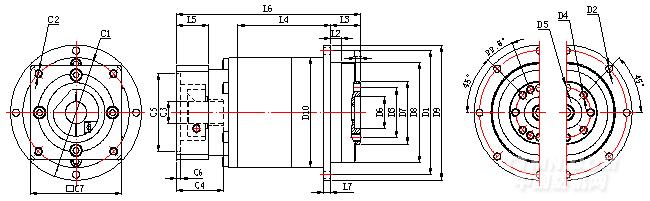

	产品型号		PH40			PH60			PH80			PH120			PH160
	级		1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
D1	安装孔分布圆	Φ	67			79			109			135			168
D2	安装孔径		8-Φ3.4			8-Φ4.5			8-Φ5.5			8-Φ5.5			12-Φ6.6
D3	安装螺孔分布圆	Φ	20			31.5			50			63			80
D4	螺孔直径		4-M3			7-M5			7-M6			11-M6			11-M8
D5	安装孔径		Φ3×5			Φ5×6			Φ6×7			Φ6×7			Φ8×10
D6	内嵌定位圆直径	ΦH7	12×4			20×4			31.5×12			40×12			50×12
D7	外嵌定位圆直径	Φh7	28			40			63			78			100
D8	定位圆直径	Φh7	47			64			90			110			140
D9	输出法兰直径	Φ	72			86			118			145			179
D10	壳体直径	Φ	60			70			96			120			156
L1	定位深度		3			3			6			6			6
L2	定位深度		7			7			10			10			14.5
L3	输出法兰长度		17.5			19．5			30			29			38
L4	躯体长		38.3	52.6	67	44	60	76	47	68	89	65.5	94	122.5	81	133	182.5
L5	法兰厚度		20			21			32			39			25
L6	减速机总长		92.8	107	121.2	104	120	136	136	157	178	165	193.5	222	214.5	266.5	316
L7	法兰厚度		4			5			8			10			12
C1	电机安装孔分布圆	Φ	46			70			90			145			200
C2	安装螺孔		M4×10			M5×12			M6×15			M8×18			M12×22
C3	电机轴径	ΦF7	8			14			19			22			35
C4	电机轴长		25			30			40			55			79
C5	定位圆直径	ΦH7	30			50			70			110			114.3
C6	电机定位深度	□	6			6.5			6.5			6.5			3.5
C7	输入法兰		50			60			80			120			175

电机不同，C4的尺寸会有所变化，适配器将不同

[1][2]下一页>>
