电机
东莞市锋利盛机电有限公司
2012年01月09日 来源：中国纺机网编辑部
公司名称：东莞市锋利盛机电有限公司 .gif){kind=small}
.jpg)

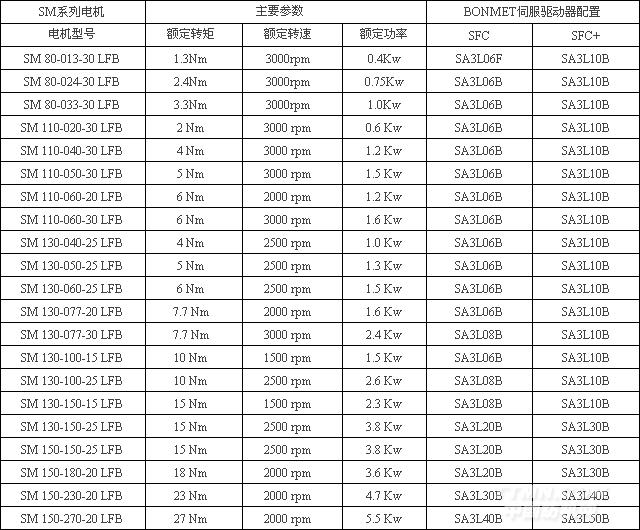

AC电机与伺服驱动器适配表
.jpg)
配置说明：SFC配置适用于过载倍数要求不高、单位时间内电机起停次数不多、高速轻载的场合；SFC+配置适用于过载倍数要求高、单位时间内电机起停次数频繁、高速重载的场合。
SM系列伺服电机型号编号说明
|
SM |
|
110 |
|
|
050 |
|
30 |
|
L |
|
F |
|
B |
|
Z |
|
|||||||||||||
|
|
1 |
|
2 |
|
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
||||||||||||
1：表示电机是正弦波驱动的永磁同步交流伺服电机。
2：表示电机外径，单位：mm。
3：表示电机零速转矩，其值为三位数×0.1，单位：Nm。
4：表示电机额定转速，其值为二位数×100，单位：rpm。
5：表示电机适配的驱动器工作电压，L—AC220V，H—AC380V。
6：表示反馈元件的规格，F—复合式增量编码器（ 2500 C /T）；F1—省线式增量编码器；R—1对极旋转变压器。
7：表示电机类型，B—基本型。
8：表示电机安装了失电制动器。
BONMET伺服驱动器型号编号说明
|
SA |
|
3L |
|
10 |
|
B |
|
× |
|
× |
|
|||||||||||||||||||
|
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|||||||||||||||||||||
1：表示驱动器类型：SA—通用型伺服驱动器；
2：表示驱动器外接电源： 1L —单相AC220V（1Ф220V）； 3L —三相AC220V（3Ф220V）。
3：表示驱动器规格标志符。
4：表示驱动器接收反馈元件信号：B—标准编码器，B1—省线式增量编码器 。
5：表示驱动器软件订制标志。
