松下伺服马达中惯量
东莞市锋利盛机电有限公司
公司名称：东莞市锋利盛机电有限公司 .gif){kind=small}
.jpg)
一、产品特点:
采用松下公司独特算法，使速度频率响应提高2倍，达到500HZ；定位超调整定时间缩短为以往产品的1/4。
2.具有共振抑制和控制功能：可函盖机械的刚性不足，从而实现高速定位。
3.具有全闭环控制功能：通过外接高精度的光栅尺，构成全闭环控制。进一步提高系统精度。
4.具有一系列方便使用的功能：
（1）内藏频率解析机能（FFT），从而可检测出机械的共振点，
便于系统调整。
（2）有两种自动增益调整方式;常规自动增益调整和实时自动增益调整。
（3）配有RS485，RS232C通信口，上位控制器可同时控制多达16个轴。
5.电机防护等级达IP65，环境适应性强。
6.电机可配用多种编码器，适应各种用户需要：
（1）普通型：2500p/r增量式编码器。
（2）高精度型：17位型（217）增量式编码器。
（3）特殊型：17位型（217）绝对式编码器。

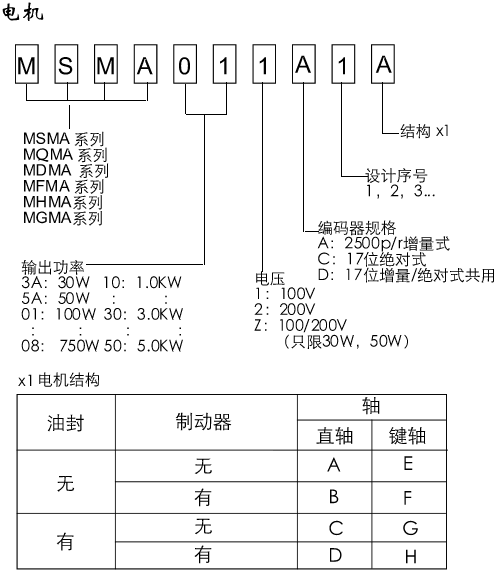

二、型号说明:
.jpg)
三、技术指标:
额定功率（KW） 0.75 1 1.5 2 2.5 3 3.5 4 4.5 5 额定转矩（NM） 3.57 4.8 7.15 9.54 11.8 14.3 16.6 18.8 21.4 23.8 最大转矩（NM） 10.7 14.4 21.5 28.5 35.5 42.9 50 56.4 64.3 71.4 电机惯量 10-4kgm2 不带制动器 2.82 6.17 11.2 15.2 19.2 22.3 35.9 42.5 50.6 60.7 带制动器 3.13 3.79 12.3 16.7 21.1 24.6 40.2 46.8 55.6 66.7 额定转速rpm 2000 最高转速rpm 3000 制动器 DV24V电源（外备）无极性 编码器 2500P/R增量式，17位增量式，17位绝对式 使用环境 温度（使用时）：0～40℃（无冰冻）；-20℃～80℃（无结霜）温度（使用，保存时）： 85%RH以下（无结霜）耐振：5G以下 防护等级 IP65（必须使用防油圆柱插头） MFMA系列（中惯量） 额定功率（KW） 0.4 0.75 1.5 2.5 3.5 4.5 额定转矩（NM） 1.9 3.57 7.15 11.8 16.6 21.5 最大转矩（NM） 5.3 10.7 21.5 30.4 44.1 54.9 电机惯量（10-4kg.m2)2500p/r/17位 不带制动器 2.45 10.1 20.1 41.3 51.6 72.3 带制动器 2.7 10.9 21.5 45.3 55.7 78.5 额定转速rpm 2000 最高转速rpm 3000 制动器 编码器 使用环境 防护等级 MGMA系列（中惯量） 额定功率（KW） 0.3 0.6 0.9 1.2 2 3 4.5 额定转矩（NM） 2.84 5.7 8.62 11.5 19.1 28.4 42.9 最大转矩（NM） 6.3 14.4 19.3 28 44 63.7 107 电机惯量 (10-4kg.m2) 2500p/r/17位 不带制动器 3.9 6.17 11.2 30.4 35.5 55.7 80.9 带制动器 5.1 7.45 12.3 36.2 41.4 61.7 86.9 额定转速rpm 1000 最高转速rpm 2000 制动器 DV24V电源（外备）无极性 编码器 2500P/R增量式，17位增量式，17位绝对式 使用环境 温度（使用时）：0～40℃（无冰冻）；-20℃～80℃（无结霜）温度（使用，保存时）： 85%RH以下（无结霜）耐振：5G以下 防护等级 IP65（必须使用防油圆柱插头）
2500p/r/17位
DV24V电源（外备）无极性
2500P/R增量式，17位增量式，17位绝对式
温度（使用时）：0～40℃（无冰冻）；-20℃～80℃（无结霜）温度（使用，保存时）：85%RH以下（无结霜）耐振：5G以下
IP65（必须使用防油圆柱插头）
