英威腾变频器 CHF系列V/F控制
东莞市锋利盛机电有限公司
公司名称：东莞市锋利盛机电有限公司 .gif){kind=small}
.jpg)
[:产品详细:]
一、优化的V/F控制
CHF系列变频器采用DSP控制系统，完成优化的V/F控制，比传统V/F控制更具优越的性能。
二、经济型结构（G/P合一）
CHF系列变频器为通用型变频器，主要面向简单调速应用客户，采用G/P合一结构，更能满足大部分客户的功能需求。
功能模块名称 功能说明
独立外引键盘 实现本机键盘与外引键盘的双重控制及变频器运行状态的监视
LED外引键盘：为简易型键盘，可实现本机键盘的所有功能
串行通讯功能 提供RS485物理通讯接口（选配）
内嵌MODBUS RTU和ASCⅡ两种通讯模式
端子功能 提供丰富的端子控制功能供用户****选择
三、主要技术参数
1、输出频率范围：0.00～600.00Hz
2、速度控制方式：V/F控制
3、指令通道方式：操作面板、端子控制、远程通讯控制
4、频率给定方式：数字键盘给定、模拟量给定（电流、电压信号）、高速脉冲给定、远程通讯给定、多段速给定、PLC给定、PID闭环给定等，可以多种频率组合和切换
5、起动转矩大：1Hz/150%
6、载波频率范围：1.0K～15.0KHz
7、速度控制精度：±5%最高速度
8、自动电压调整（AVR）：当电网电压变化时，能自动保持输出电压恒定
9、自动限流：能****电机电流的最大值，从而可靠地保护变频器和电机
10、摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求
11、多功能键盘：提供三种快捷调试模式，满足用户的多种应用要求
12、所有的输入、输出端子皆为可编程的，方便用户的使用
13、高速脉冲输入输出功能：可实现定长控制和脉冲计数

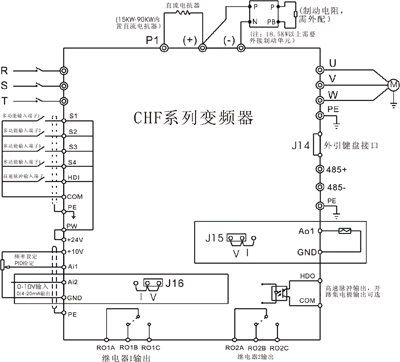

四、 标准接线图
.gif)
五、CHF变频器系列
|
变频器型号 |
输入电压 |
额定输出功率（kW） |
额定输入电流（A） |
额定输出电流（A） |
适配电机 |
机型 |
|
CHF100-1R |
单相220V范围： -15% ～ +15% |
1.5 |
14.2 |
7.0 |
1.5 |
B |
|
CHF100-2R |
2.2 |
23.0 |
10 |
2.2 |
B |
|
|
变频器型号 |
输入电压 |
额定输出功率（kW） |
额定输入电流（A） |
额定输出电流（A） |
适配电机 |
机型 |
|
CHF100-0R |
三相220V 范围： -15%～+15% |
0.75 |
5.0 |
4.5 |
0.75 |
B |
|
CHF100-1R |
1.5 |
7.7 |
7 |
1.5 |
B |
|
|
CHF100-2R |
2.2 |
11.0 |
10 |
2.2 |
B |
|
|
CHF100 |
3.7 |
17.0 |
16 |
3.7 |
C |
|
|
CHF100-5R |
5.5 |
21.0 |
20 |
5.5 |
C |
|
|
CHF100-7R |
7.5 |
31.0 |
30 |
7.5 |
D |
|
|
CHF100 |
11.0 |
43.0 |
42 |
11.0 |
E |
|
|
CHF100 |
15.0 |
56.0 |
55 |
15.0 |
E |
|
|
CHF100 |
18.5 |
71.0 |
70 |
18.5 |
E |
|
|
CHF100 |
22.0 |
81.0 |
80 |
22.0 |
F |
|
|
CHF100 |
30.0 |
112.0 |
110 |
30.0 |
F |
|
|
CHF100 |
37.0 |
132.0 |
130 |
37.0 |
F |
|
|
CHF100 |
45.0 |
163.0 |
160 |
45.0 |
G |
|
|
变频器型号 |
输入电压 |
额定输出功率（kW） |
额定输入电流（A） |
额定输出电流（A） |
适配电机 |
机型 |
|
CHF100-0R |
三相380V 范围： -15％～+15% |
0.75 |
3.4 |
2.5 |
0.75 |
B |
|
CHF100-1R |
1.5 |
5.0 |
3.7 |
1.5 |
B |
|
|
CHF100-2R |
2.2 |
5.8 |
5 |
2.2 |
B |
|
|
CHF100 |
4.0/5.5 |
10/15 |
9/13 |
4.0/5.5 |
C |
|
|
CHF100-5R |
5.5/7.5 |
15/20 |
13/17 |
5.5/7.5 |
C |
|
|
CHF100-7R |
7.5/11.0 |
20/26 |
17/25 |
7.5/11.0 |
D |
|
|
CHF100 |
11.0/15.0 |
26/35 |
25/32 |
11.0/15.0 |
D |
|
|
CHF100 |
15.0/18.5 |
35/38 |
32/37 |
15.0/18.5 |
D |
|
|
CHF100 |
18.5/22.0 |
38/46 |
37/45 |
18.5/22.0 |
E |
|
|
CHF100 |
22.0/30.0 |
46/62 |
45/60 |
22.0/30.0 |
E |
|
|
CHF100 |
30.0/37.0 |
62/76 |
60/75 |
30.0/37.0 |
E |
|
|
CHF100 |
37.0/45.0 |
76/90 |
75/90 |
37.0/45.0 |
F |
|
|
CHF100 |
45.0/55.0 |
90/105 |
90/110 |
45.0/55.0 |
F |
|
|
CHF100 |
55.0/75.0 |
105/140 |
110/150 |
55.0/75.0 |
F |
|
|
CHF100 |
75.0/90.0 |
140/160 |
150/176 |
75.0/90.0 |
G |
|
|
CHF100 |
90.0/110.0 |
160/210 |
176/210 |
90.0/110.0 |
G |
|
|
CHF100 |
110.0/132.0 |
210/240 |
210/250 |
110.0/132.0 |
G |
|
|
CHF100 |
132.0/160.0 |
240/290 |
250/300 |
132.0/160.0 |
H |
|
|
CHF100 |
160.0/185.0 |
290/330 |
300/340 |
160.0/185.0 |
H |
|
|
CHF100 |
185.0/200.0 |
330/370 |
340/380 |
185.0/200.0 |
H |
|
|
CHF100 |
200.0/220.0 |
370/410 |
380/415 |
200.0/220.0 |
I |
|
|
CHF100 |
220.0/250.0 |
410/460 |
415/470 |
220.0/250.0 |
I |
|
|
CHF100 |
250.0/280.0 |
460/500 |
470/520 |
250.0/280.0 |
I |
|
|
CHF100 |
280.0/315.0 |
500/580 |
520/600 |
280.0/315.0 |
I |
|
|
CHF100 |
315.0/350.0 |
580/620 |
600/640 |
315.0/350.0 |
I |
|
|
CHF100 |
350.0 |
620.0 |
640.0 |
350.0 |
J |
|
|
CHF100-400P-4 |
400.0 |
670.0 |
690.0 |
400.0 |
J |
|
|
CHF100 |
400.0 |
670.0 |
690.0 |
400.0 |
J |
|
|
CHF100-500P-4 |
500.0 |
835.0 |
860.0 |
500.0 |
J |
|
|
CHF100 |
500.0 |
835.0 |
860.0 |
500.0 |
J |
|
|
CHF100-560P-4 |
560.0 |
920.0 |
950.0 |
560.0 |
J |
|
|
CHF100 |
560.0 |
920.0 |
950.0 |
560.0 |
J |
|
|
CHF100-630P-4 |
630.0 |
1050.0 |
1100.0 |
630.0 |
J |
|
|
CHF100 |
630.0 |
1050.0 |
1100.0 |
630.0 |
J |
|
|
CHF100-700P-4 |
700.0 |
1250.0 |
1300.0 |
700.0 |
J |
