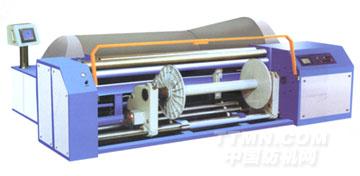

SGA218D型分条整经机（智能型）

公司名称：江阴市震源纺织机械制造有限公司

 适用范围
随着织造技术的不断提高，就必须有高质量高性能的前织设备来满足它。因此，江阴震源科研人员成功开发了SGA218D智能型分条整经机。

该智能型分条整经机适用于精毛纺织物、商标织物、强捻化纤长丝织物、色织物、真丝织物、毛巾织物及特种产业用布等品种的织前准备。可以与喷水、喷气、剑杆、片棱等织机相配套。完全能替代进口。

主要技术特征
* SGA218D型电器控制全套引进日本三菱技术、配套了三菱PLC、采用了日本松下交流伺服系统和美国API步进电动机，日本DiGital触摸电脑工作站等高档电器。
* 根据各种纱线参数，织物的工艺输入电脑，自动完成繁杂的计算过程，并且自动检测，使整经台的位移精度更精确，真正达到智能化。
* 倒轴涨力可任意设定，实现理想的织轴卷饶。
* 大屏幕触摸屏，显示清晰、信息量大、操作方便并设有电、液、气全方位故障诊断显示和整经状态显示功能。
* 整经起点定位，条定位可一次按键自动完成。
* 采用先进的现场总线路技术，使系统中各部分的任何参数状态等信号都能通过一根总线传递，使设备的调试、诊断、工艺参数的管理都具有智能化。
* 制动采用可靠完善的汽车用气动圆盘制动器，制动力矩大，灵敏可靠。
* 整经台可随着纱面厚度的增加作自动经向移动。是由独立的进口步进电机控制，使定幅筘与成型纱面保持等距离，其距离可根据工艺要求任意设定。

主要技术参数

* 1、有效幅宽：2300-3600(mm)
* 2、织轴盘片直径：800、1000(mm)
* 3、整经速度：0-1000(m/min)
* 4、倒轴速度：0-200(m/min)
* 5、倒轴实现涨力精度：≤±2%
* 6、制动距离：≤2m(500m/min)
* 7、大滚筒直径：1000(mm)
* 8、大滚筒锥度：1：8，1：6
* 9、锥体长度：1150mm
* 10、导条走丝速度：0.001-9.999(mm/r无极)
* 11、条定位精度：≤0.01mm
* 12、导条随动精度：0.02%
* 13、条宽范围：0-450mm
* 14、整经电脑工作台：10.4英寸触摸屏
* 15、筒子架锭距：250×250mm或定做
* 16、筒子架锭数：480锭（毛、棉、混纺纱）
                  560锭（化纤长丝）
* 17、输入电压：3×380V±10%
* 18、整经电机功率：7.5kw
* 19、倒轴电机功率：15-18.5kw
* 20、主机重量：7000kg
* 21、筒子架：2500kg
