纱线色卡绕线机

杭州永胜电子机械厂

2012年01月15日　　来源：中国纺机网编辑部

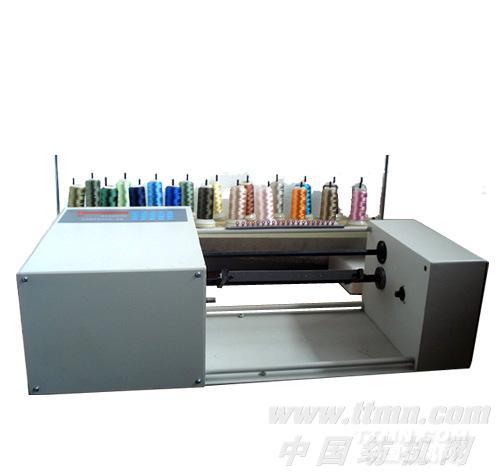

纱线色卡绕线机

KD-CN型全电脑数控纱线色卡机采用美国 “英特尔” 公司MCS-51系列单片微型计算机配合用户软件进行绕线工艺程序控制, 采用直流伺服电机作动力绕线, 步进电机带动精密滚珠丝杠排线, 可调式涨力放线器过线, 是目前我厂向用户推出的又一种先进的高精度智能化绕线设备.
本机主要用于制作纱线色卡样本,可制作单卡和条卡,能设置色距,色数,色长,能在100-300MM长度和10-80MM宽度的硬质卡纸上绕制10-30个色样,能按不同粗细的绣花线,尼龙线,涤纶线,纱线,和样板卡长,卡宽自动计算出合理的排线速度, 并随主轴转速快慢自动调节同步运行.能自动绕制用户设定的宽度,层数 ,自动调整色样间的疏密排列空间和放线的松紧,绕线完毕能自动回到起始位置,用户设定的所有参数能完整保留在计算机中, 电源关闭不会丢失.
二, 主要技术指标:
1. 可绕纱线直径 0.03-0.51mm
2. 可绕色卡宽度 0-80mm(可按用户要求定制)
3. 可绕色卡长度 ≤300mm(可按用户要求定制)
4. 可绕制色数 1-30种颜色(可按用户要求定制)
5. 排线初始位置重复精度 ≤0.4mm
6. 工位数 1工位
7. 制动精度 ≤0.02mm
8. 可存储数据 ≤15组
9. 主轴转速 0-1400转/分无级调速
10. 使用电压 ~220v土5%50Hz
11. 体积 680x400x600mm
12. 毛重 40KG
