精密数控减震筒双轴专用机床
张家港市康达机械有限公司
2012年01月16日 来源：中国纺机网编辑部
公司名称：张家港市康达机械有限公司.gif){kind=small}
.jpg)

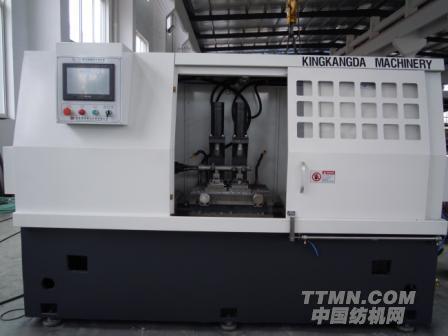

精密数控减震筒双轴专用机床
双轴专用机床技术协议及主要配置产地
一，机床的主要技术参数
主轴最大行程 270mm
主轴孔径 莫氏5号
主轴转速 n=0-2500r/min无极调速
主电机功率 5.5KW Y132S1-2
3KW Y100L2-4
液压泵电机功率 1.5KW
冷却泵电机功率 1.5KW
冲刷泵电机功率 0.75KW
最小设定单位 0.01
快移速度 4m/min
主机外形尺寸 3000×1200×1700
机床净重 约 3000㎏
二，机床精度等级IT5，主轴跳动误差≤0.015，两轴同轴度误差≤0.04/1000。
三，机床的使用要求：
1， 环境温度≤40°
2， 电压范围380V±10％，频率50HZ。
3， 气源要求清洁干燥。 1页
4， 远离粉尘和腐蚀性气体（尤其是导电性粉尘和酸性气体。
5， 保持机床有效接地，避免干扰源。
双头数控专机主要零件配置及产地
|
序号
|
名称
|
材料
|
数量
|
产地及品牌
|
|
1
|
床身
|
HT250
|
1件
|
张家港
|
|
2
|
主轴箱
|
HT250
|
2套
|
张家港
|
|
3
|
伺服电机及驱动系统
|
|
2套
|
信捷电子
|
|
4
|
导轨SBG45FL
|
|
2套
|
ABA台湾
|
|
5
|
触摸屏+PLC
|
|
1套
|
信捷电子
|
|
6
|
变频器5.5KW
|
|
1套
|
信捷电子
|
|
7
|
变频器3.7KW
|
|
1套
|
信捷电子
|
|
8
|
主电机5.5KW
|
|
1件
|
皖南电机
|
|
9
|
主电机3KW
|
|
1件
|
皖南电机
|
|
10
|
精磨丝杠
|
|
2套
|
万润
|
|
11
|
轴承
|
|
|
洛阳轴承研究所
|
|
12
|
液压站
|
|
1套
|
无锡
|
|
13
|
冷却泵
|
|
1套
|
江苏
|
|
14
|
排屑装置
|
|
1套
|
江苏
|
|
15
|
冲刷电机1.5KW
|
|
1套
|
江苏
|
|
16
|
板金罩壳及油箱
|
|
1套
|
张家港
|
|
17
|
气动元件
|
|
|
张家港
|
|
18
|
中间继电器等其他电器件
|
|
|
张家港
|
|
19
|
其他零配件
|
|
|
张家港
|
|
20
|
工装夹具
|
|
|
张家港
|
|
21
|
油漆
|
|
|
张家港
|
|
22
|
包装
|
|
|
张家港
|
|
23
|
自动开门装置
|
选配
|
1套
|
张家港
|
|
24
|
|
|
|
|
