EM300A系列全能矢量控制变频器

深圳市正弦电气有限公司

2012年01月16日　　来源：中国纺机网编辑部

EM300A系列全能矢量控制变频器

市场需求

在高端自动化设备应用领域，经常对电气传动系统有以下要求：
调速精度高；
调速范围宽；
抗负载冲击能力强；
电机低速输出转矩大；
响应速度快。
能直接设定和控制交流异步电机的输出转矩。
安装光电脉冲编码器和PG卡后，能构成一个完整的高性能交流调速系统，
完全达到甚至超过一般直流调速系统的性能指标。
丰富灵活的输入输出接口和控制方式，能和各种外围设备：
包括PLC、工控机、或仪表，联动操作。

技术指标和配置

磁场定向矢量控制，电机变量完全解耦，电流闭环。
采用美国TI公司最新款高性能32位电机控制专用DSP，
高速完成复杂准确的控制算法，国内首家产品化应用。
调速精度：0.01HZ
调速范围：0.01-600.00HZ
冲击负载：200%电机额定转矩，2秒内不跳脱。
低频转矩：0.00Hz，150%额定转矩输出。
180%额定转矩加速和减速。

扩展配置差动输入和OC输入PG卡，和光电脉冲编码器接口。
液晶模块中英文显示，同时动态显示3种系统运行参数。
内置多功能组合数字PID调节器。
内置标准485数据接口。
可编程开关量输入端口：7位，输出端口：2位，完全可编程。
可编程继电器输出端口：2路，常开/常闭可选。
可编程模拟量输入端口：4通道，输出端口：2通道。
高速脉冲信号输入端口：1通道。
电压可设定电源：1路。
端子控制电源：1路。
独立风道、无触点软启动开关、低电感直流母线排高可靠性设计。

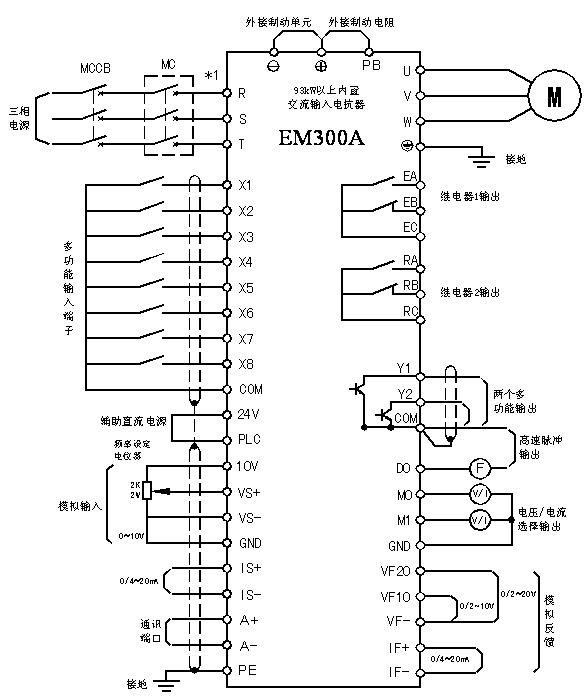

应用接线图：
