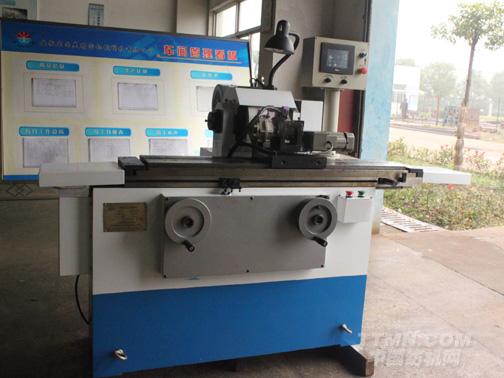

SMMPG-W宽砂轮高精度磨皮辊机

公司名称：安徽省天长市尚美纺机工具有限公司

SMMPG-W宽砂轮高精度磨皮辊机

本机适用于磨削粗纱、细纱皮辊。
工作台纵向移动由伺服电机用无齿隙联轴器连接滚珠丝杆转动，滚珠丝杆螺母带动工作台移动。工作台左、右移动速度可分别调节，可调速范围：0-3米/分。工作台纵向移动可通过手摇实现，手轮顺时针摇动工作台向右移动，逆时针摇动工作台向左移动，工作台实现自动往复时将手轮拉出。
砂轮架移动通过手摇横进给机构齿轮与横进给机构齿轮啮合传动丝杆，丝杆螺母带动上拖板，使砂轮架做前后移动。最大移动量为100mm。砂轮进给手轮顺时针方向为进给，逆时针方向为后退。砂轮架进退有锁定功能，保证同批加工工件的外径尺寸一致。
主要规格与参数：
1、主要规格
中心高                 ≤140mm
最大磨削直径               50mm
最大磨削长度               180mm
最大工件重量               3kg
2、床身
床身底面至工件中心高度             ≤990mm
床身横向导轨：   中心距        280mm
长度      470mm
床身纵向导轨：   中心距        160mm
长度      1200mm
3、工作台(Z轴)   宽度          250mm
长度          1170mm
最大纵向移动量             500mm
纵向运动速度（无级调速）       0-3000mm/min
最大回转角度：             逆时针9度
顺时针9度
4、砂轮架(X轴)
砂轮架移动量                ≤105mm
砂轮尺寸（外径*宽度*内径）         300*200*127毫米
砂轮线速度                         ≤35米/秒
砂轮主轴转速                          2100转/分
手柄刻度盘每转一格砂轮架移动量     0.005毫米
手柄刻度盘每转一周砂轮架移动量     1毫米
5、电动机总容量：
砂轮架电机（Y90L-2）  功率        4千瓦
转速        2850转/分
工作台往复伺服电机（Z轴）功率     1 .2千瓦
夹具电机（YW711-4）  功率     0.12千瓦
转速     1400转/分
吸尘器主电机(YT90L-2)    功率     2.2千瓦
转速     2850转/分
震动电机（YS-5634）      功率         0.12千瓦
转速     1400转/分
6、动力要求
总功率（最大）                        7.64KW
  最大电波动幅度（V）                   380V±10%
最大频率波动幅度（HZ）                50Hz±1Hz
压缩空气                              ≥0.87MPa
7、外形尺寸与重量
  机床外形尺寸（长*宽*高）           1800*1100*1500毫米
吸尘器外形尺寸（长*宽*高）      550*530*1380毫米
机床净重                ≤950公斤
吸尘器净重             ≤85公斤
