玻璃纤维织机

公司名称：浙江日发纺织机械有限公司

【适用范围】
该机型适应各类网格织物（平织及绞织）的织造。对织机的开口、供纬、送经、卷取、布边、剪刀等装置进行特殊设计，可满足玻璃纤维等各类网络布要求，广泛应用于土木工程、水利建筑、建材、化工等领域。
【产品特点】
1、 该机结构紧凑，操作方便，更换织物调整容易；自动化程度高，适合玻璃纤维等各类网络布织造要求。
2、 采用微电脑控制系统，具有自动寻纬、故障检测、自动选纬、断经自动停车、断纬自动停车、液晶显示等功能。
3、 开口机构采用积极式下置多臂机。根据设计的织物组织，由预先编制的纹板、纹纸或程序控制综框的升降运动。
4、 引纬机构是双剑单侧供纬，由共轭凸轮驱动的挠性剑带和夹持式钳纬器在中央交接纬纱完成引纬。特殊设计的供纬系统，优化设计精密加工的共轭凸轮控制整个引纬过程，可使剑杆头运动规律更趋合理，确保织机高速运转时纬纱张力稳定、交接可靠、运行平稳。
5、 打纬机构由共轭凸轮驱动短筘座脚分离式筘座，利用惯性打纬，以减小运动的冲击和能量消耗。与引纬共轭凸轮具有同样高精度的打纬共轭凸轮，驱动坚固的短筘座，确保在织造高密织物以及厚重织物时的打纬力。
6、 机外送经机构，积极式送经机构采用复式调节系统，保证送经均匀与送经张力稳定。
7、 卷取机构由蜗轮、蜗杆及链轮积极连续地传动卷取辊，实现连续卷取。
8、 机械选纬。
9、 由4kw的主电动机通过电磁制动离合器传动织机各个机构。电磁制动离合器同电控系统配合，可准确控制织机的启动、定位停车、点动等功能。
10、 主要传动轮系采用油浴润滑，摆轴轴承采用定期强迫润滑，无油浴部位采用密封轴承。
【技术参数】
项目 规格 选配件
筘幅 公称筘幅：210、230、280
车速 210筘幅约300～400rpm
230筘幅约270～360rpm
280筘幅约232～320rpm
功率 整机耗电量＜4.6kw
纬密范围 纬密范围1-30根/CM
最大卷布直径 550cm或机外卷取
选纬 机械选纬
送经 机外送经，积极连续式送经
卷取 积极连续式卷取
停经装置 电气触点式
自动寻纬功能 自动寻纬及防纬档
开口形式 多臂开口或共轭凸轮踏盘开口
电气控制系统 单片机微电脑控制系统
打纬机构 共轭凸轮式
引纬机构 双剑单侧引纬，中央交接，共轭凸轮驱动
纬停装置 压电陶瓷式纬纱检测器
绞边形式 纱罗绞边 选配
综框 平织综框或绞织综框
润滑系统 主要传动采用油浴式，部分机构采用定期强迫注油

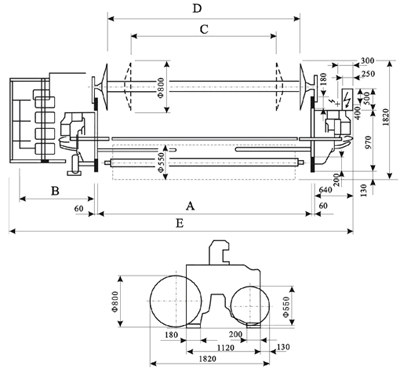

【外形尺寸简图】
