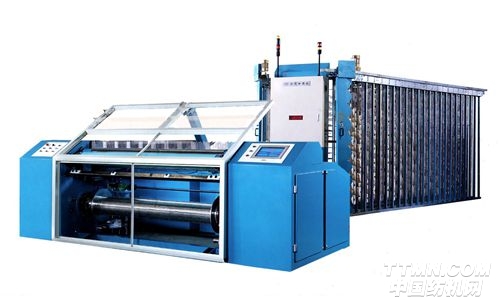

SFW-1600型松式整经机

新理念、新结构、100%染色成功率

适用范围

该机实现了整经全过程纱线的恒张力可控，也同时保证了经轴退绕时经纱之间的张力一致，为经轴染色100%成功提供了条件，也是非经轴染色需要的理想整经机。

主要技术特征

1、伺服电机控制经轴恒定线速度高速卷绕。

2、伺服电机控制精密的导纱辊和压纱辊与经轴同步运转，不仅保证整经过程中片纱张力精确可控，还保证经纱之间同长度(同张力)，实现完美的松式经轴卷绕。

3、全封闭精密伸缩筘调整方便可靠，保证纱线排列均匀、纱层平整。

4、高性能电磁制动器使经轴、导纱辊制动灵敏、平稳、可靠。

5、间歇式吹风装置，保持筘齿清洁，间隙时间任意设定，并具有防缠纱功能。

6、伺服电机驱动上下轴，可多行程定位，以满足多规格经轴，松、夹经轴由力矩电机控制，操作方便、安全可靠。

7、全封闭安全罩装置保证整经清洁卫生，操作更安全。

8、工控机人机界面，数据传输·陕，信息量大，操作方便，显示清晰、直观。

9、经轴主动退绕装置可实现轴对轴整经的功能，避免了原纱的浪费。(选配)

1 0、多种筒子架型式、锭距和锭数供用户任选。

11、张力器、断经自停装置形式多样，供用户选配。

主要技术参数

1、幅 宽：1600mm(其它幅宽根据用户要求定制)

2、卷绕直径：80～600mm、80～800mm

3、整经速度：0～800m/min

4、制动距离：≤2.5m(速度500m/min)

5、经纱长度误差：≤O.01%

6、卷绕密度精度：0.001g/cm3

7、轴与轴卷绕密度误差：±0.001g，cm3

8、密度设定范围：0.25-0.55g/cm3

9、操作显示器：12寸工控机

10、经轴卷绕电机：15KW伺服电机

11、张力辊电机：12 7KW伺服电机

12、上下轴电机：3. 8KW伺服电机

13、筒子架：v型循环式筒子架或其它型式筒子架

14、主机重量：4000Kg

15、筒子架重量：3500Kg(标准配置)

适用范围

V型循环式筒子架主要和整

短。架子与伸缩筘之间无导纱器，特别适应对摩擦敏感的某些短纤维，实现低张力

水平高速运行，有利于减少纱线的张力差异和整经时的断头率i交错的纱简布置优

化了空间利用，V型内侧可存放预备筒子架，便于工人操作，换筒时间短.减少整

经时停车时间。该筒子架特别适应高速整经。

主要技术特征

1、纱架内插上预备筒子后通过电动循环链传动回转集体换筒，也可选择单边换筒。

2、两翼纱架呈V型排列，采用外导纱方式引纱，中间无导纱器，纱线在自由状态下退绕，可以获得更高的整经速度。

3、在经轴卷绕过程中对纱线进行柔和处理，使纱线的损伤减少到最小。

4、颚式夹纱器集成了带自诊断功能的断纱检测装置以及清洁夹纱器的喷气装置，夹纱器开放式设计使得穿纱更容易，当起动和停车时，给纱施加柔和的制动。从而防止加减速时纱线的松驰。

5、断纱检测装置集成带自动检测纱架当前纱线头份数功能的传感器，能自动存储纱线传感器的位置，没有纱线的传感器也能显示，提高换品种的效率。

6、传感器断纱灵敏度可根据不同的纱线自动调节，并且在断纱动作时在每锭、每列、左右都有显示，纱架前方的LED显示器上还能显示断纱具体位置，方便处理断头，提高生产效率。

7、集成的防气圈形成装置和预张力杆装置，在停车和启动时给予纱线柔性的张力补偿，前后纱线张力的差异也可以调整预张力杆的包围角来缩小。

8、高效率电动剪纱装置(选配)。

9、纱架前侧配有独立的控制箱。
