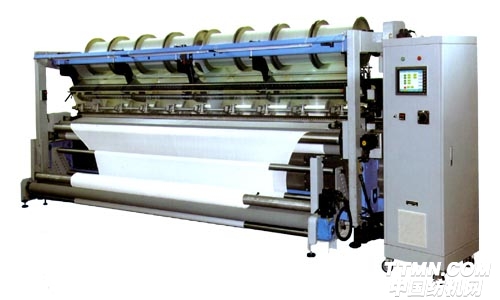

E2518／2T一1 70型

经编机

机器用途：

主要用于生产游泳衣和运动服上的弹性织物。同

时也生产内衣和功能性服装，另外还用于汽车车顶衬

里和涂层底布等的生产。

机器特点：

该机主要由机架、成圈机构、送经机构、牵拉卷

取机构、编花横移机构、主传动及电气控制和一些必

要的安全装置等部分组成。

1．成圈机构

●成圈机构由能单个安装槽针的针床，针芯床，

沉降片床和2把梳栉组成，这些成圈件均由曲轴连杆

机构传动。

2．编花装置

●编花元件采用具有高速曲线的盘形凸轮控制梳

栉横移，有利编织过程的稳定和尽可能具有高的编织

速度。主轴与编花轮的传动比为24：1，凸轮转一圈为

24个横列。编花轮芯具有零位销结构，方便更换不同

的编花凸轮，而不需再调整移针时间。

3．送经机构

●采用电子送经装置。

4．牵拉卷取机构

●采用电子卷取机构，卷取机构采取了摩擦式恒

速机构，最大卷布直径中762mm。

5．传动机构

●机器由主电机通过三角皮带轮驱动主轴，由主

轴驱动曲轴连杆机构；编花机构；送经机构；牵拉卷

取机构。主电机采用变频调速。

主要技术参数

机型：E21 78／2T一1 70

针型：槽针

机幅：170”(4318mm)

机号：E32，E36

梳栉数：2把(L1、L2)；

最高编织速度：3000rpm

最大卷取直径：762mm(30”)

密度范围：6.32～70.3

经轴直径：152mm

机器重量：7000kg

全机功率：

主电机：7.5KW；

油泵电机：0.55 KW；

油加热：2 KW；

风扇电机：0.09 KW；
