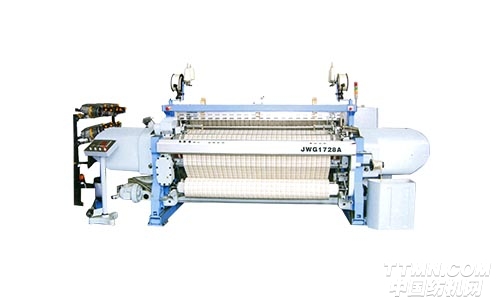

JWG1728A系列剑杆织机

2015年08月14日  来源:中国纺机网编辑部


JWGl728A系列剑杆织机是经纬纺织机械股份有限公司集十年织机开发制造之经验,完全自主开发设计的一款新型高速剑杆织机,拥有多项专利。一流的研发人员构筑JWGl 728A的核心,经纬股份强大的制造能力,是它品质的保证。该系列剑杆织机简洁、可靠,它解决了一系列机构、控制、织造等方面的问题,有效降低了能耗,节约运行和维护成本。造型设计与简单实用的金属罩壳融为一体,拆装方便,美观大方。JWG1728A的可靠性、稳定性、灵活性、适用性将是您生产高品质织物的可靠保证。

结构特点

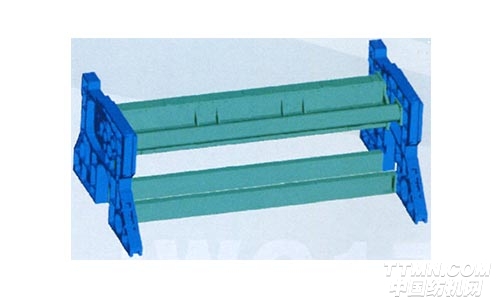

◆坚固的机架

JWGl728A系列剑杆织机的机架采用箱式墙板和四根坚固的横梁相连。优良的刚度和低震动性赋予机器异乎寻常的稳定性,满足特别厚重织物的织造。

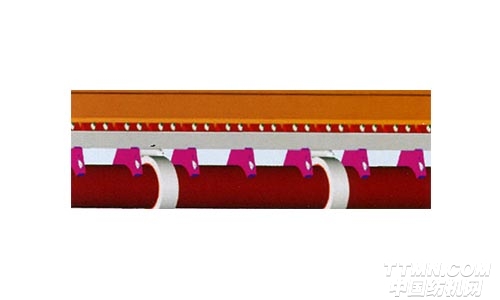

◆最优化的剑头运动

JWGl728A~列剑杆织机经过全面的精尽心设计,采用分离式主传动技术,四相交轴空间连杆引纬机构和最小空行程设计,使得引纬加速度最优,纬纱张力变化最小,能更好地适应高速引纬,提高了生产效率 ,JWGl728A系列剑杆织机配自由飞翔的梭道无需导钩,避免导钩对经纱的影响,提高了对经纱有特殊要求织物的品质,也可采用单侧或双侧浮动导钩引纬,使剑带与经纱分离,更好地适应大多数织物的高速织造。


◆强大的打纬力

优化设计的打纬凸轮曲线和坚固的摇轴,以及绝对强韧的筘座和筘座支座可提供

强大的打纬力。

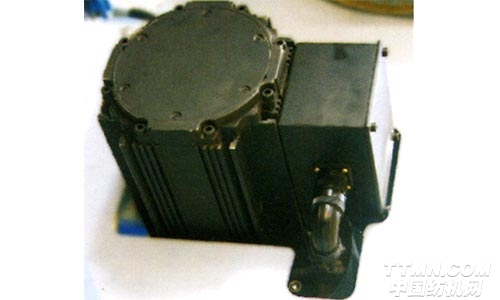

◆主传动

主传动采用超级油冷马达代替异步电机、皮带和离合器等,减少传动链,可节能10—15%

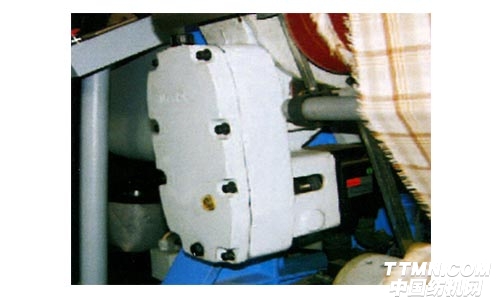

◆电子送经和电子卷取

由伺服电机单独驱动的电子送经和卷取系统通过编码器实现同步,高灵敏的张力传感器控制经纱张力,实现恒张力织造。软件支持的防开痕程序,有效地减少开车痕,提高织物质量。

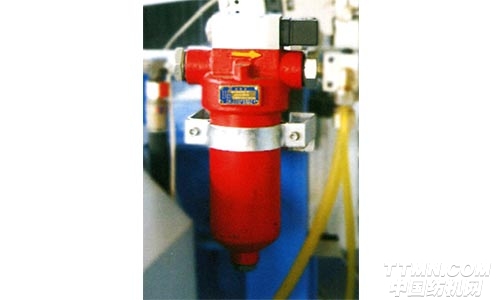

◆润滑系统

主传动部件采用集中循环润滑系统,由独立的电机驱动,高精度的过滤器保持了润滑油的清洁。循环润滑配有水冷系统,可有效降低油温确保良好的润滑。整个润滑系统由电气控制系统监控,使得织机的维护保养更为

方便,运转更加可靠。


◆电子绞边织边系统

采用电子绞边独立织边系统,平综时间可以任意设定,减少两片织废边综框,使整机调试方便。

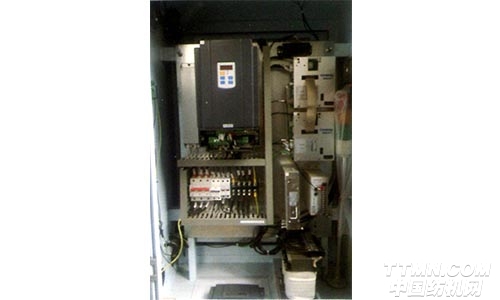

◆可靠的电脑控制

JWGl728A采用先进的32位单片机全数字化控制,CPU集中运算处理,指挥织机各种动作协调一致。具备自动平综以及各种故障自我诊断和报警功能,使得操作更加方便、人性化。可以通过现场总线实现织机联网控制、管理。

◆慢速机构

织机的慢速动作也是由主轴超级油冷马达带动,省掉慢速离合器。可以任意控制织机运转的角度,在调试慢速过程中,操作更加方便可靠。

主要技术参数

标准幅宽::1900mm,2100mm,2300mm,2800mm,3400mm。3600mm

入纬率:1140m/min

生产速度:400~450转/分(生产转速达400~450r/m)

适织范围:40~600g/m2

纱线适应品科:棉、毛、麻、丝、合纤

纱线适用支数:2~200纬/厘米,具有变纬密织造功能。

选色:8色8 colors 4色4 colors

纬密范围,:短纤 4.8~580 tex(1~1 20Ne)、长丝 9~4000D

送经机构:电子送经、盘片直径 800mm、1000mm

卷取机构:电子卷取,可配机外大卷装

布边形式:电子绞边装置

开口机构:积极式凸轮开口最多8片、电子多臂机标准12片,最多20片、可配提花机

停经装置,:六列电子停经装置


联系方式:

公司名称:怛天经纬机械股份有限公司榆次分公司

联 系 人:

联系电话:0354-2492010

联系手机:

联系传真:0354-2425428

联系邮箱:jwfj@mail.jwme.com
