CT1000纱线外观分析仪

公司名称：陕西长岭纺织机电科技有限公司

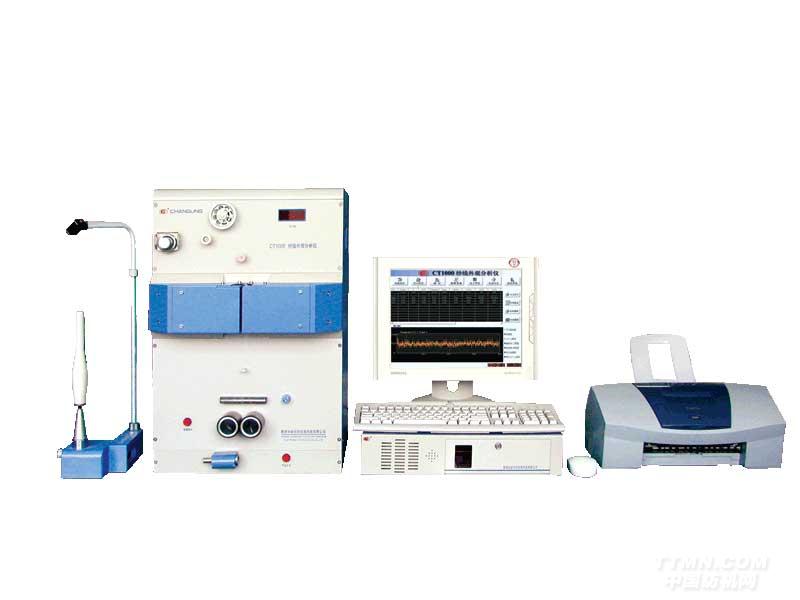

CT1000纱线外观分析仪

纱线的外观信息（粗细变化、椭圆度、直径不均率等）对全面评价纱线质量、指导制造工艺、预测织物效果有着极其重要的意义。
CT1000纱线外观分析仪，运用光学原理及CCD技术（数字图象传感技术）精密检测纱线外观，采用计算机图像数字处理技术计量出纱线直径、椭圆度及不匀率等外观信息，并用测量数据模拟纱线黑板，仿真织物效果。
CT1000纱线外观分析仪 适用于纺织企业、科研院所、高等院校等对纱线外观性能的测试。

主要特点


可测量棉、毛、麻、纯纺或混纺纱线及含导电纤维纱线的直径、纱线外观特征及不匀率。
计算纱线直径平均值、直径变异系数CV值、变异一长度曲线。
统计各级纱疵数。
计算波谱图。
测量中可即时画出纱线直径不匀曲线图。
模拟纱线黑板。
仿真织物效果。

主要技术规格和参数


线径最大测量范围3mm，分辨率为3.5 μm。
测试速度：25m/min,50m/min,100m/min,200m/min
测试时间：10s~20min之间以10秒为单位任意设定。
测量频率：3.3KHz,即纱线以100m/min速度运行时，CCD相机对纱线每0.5mm测量一次直径。
直径不匀率CV值测量范围：0.2%~100%
变异长度曲线：等效切割长度分析范围 0.5mm~1000mm
偏移率（DR%）值及DR曲线：
DR值：测试范围0.01~99.99%
参考长度和门限：20cm，+35%；20cm,-30%;1m,+5%;1m,-5%
DR曲线：给出参考长度为1cm、10cm、20cm、50cm、1m，门限从0~50%的正负偏移率(DR)曲线。
疵点值：能同时输出多档灵敏度的疵点值。
波谱图：可测波长范围 0.2cm~230m
波谱频道数 85个
直径频率分布图：相对平均直径而言，可给出从-100%~+100%范围内直径频率分布
