细数国内外优秀的分批整经机

整经机是纺织机械中不可或缺的一环，那么我们要怎样挑选性价比高的的整经机就是一个重要问题了，下面介绍的就是国内外优秀的分批整经机。

德国卡尔迈耶贝宁格公司 BEN-DIRECT 分批整经机

主要技术特征：

a．经轴表面卷绕均匀平整：经轴卷绕成形依靠经轴牵引张力和压纱装置的压力，因此必须保证从经轴中央到外侧以及筒子架不同位置的筒子引出纱线的张力均匀一致；

b．精确导纱：精确调整经纱片的宽度与经轴宽度的精度，避免并纱，实现精确导纱；

c．经轴卷绕长度的精确控制：保证一个整经批次的经轴经纱长度误差控制在千分之一；

d．快速的经轴制动装置：整经机车头两侧安装的液压制动盘能在高速运行状态和满轴状态下实现对经轴的快速制动；

e．便利的工艺过程监控：可视化设计方案使数据的输入、输出以及工艺过程信息显示更为简 便；通过红外线触摸屏操控工业计算机；可以实现仿真彩色显示设备部件、图形符号简单易懂、菜 单化数据输入、显示当前过程参数信息以及显示故障和维修信息；

f．人性化工位设计：合理的机器作业高度，容易接近伸缩筘和经纱进行操作；

g．控制系统：整台设备均由西门子 SIMATIC S7 自动化系统控制，各个单元与PLC的通讯通 过现场总线（PROFIBUS）连接；

h．其它装置：精确的经轴的对中和握持装置、瞬时抬起功能的间接压紧装置、高效伸缩筘清 洁吹风装置以及自动挡风装置等提高了整经机的综合性能。

德国卡尔迈耶公司 ZM-F 1800/1000 DNC 长丝分批整经机

a．经轴的圆周控制：由DNC控制经轴的卷绕均匀性，经轴圆周差异控制在在1mm 之内；

b．均匀张力辊装置“WA”： 通过积极驱动送纱联合装置（计算机控制）控制纱线张力；

c．纱线张力器KFD：张力补偿器，能满足最佳张力的基本要求；

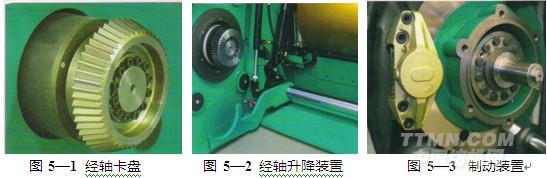

d．经轴卡盘：能自动定心、带齿的锥形卡盘，见图 5—1；

e．控制系统：在开/停车阶段和机器运行的时候，控制系统保证在各种操作条件下速度高达1200m/min；

f．经轴升降装置：直接由电机及机械装置实现经轴的上落轴,见图5—2；

g．制动装置：高智能化的同步刹车系统保证纱片永远处于控制之中，即使是从 1200m/min的速度刹车到停车所需时间仅为0.6s（见图5—3）；

h．压纱辊装置：压纱辊由电动液压系统控制，压力可在 500N-6000N 之间调整，停车时压纱辊 可从经轴表面快速脱离；

i.操作特性：操作方便，不同纱线的工艺参数可实现快速变换；

j.网络-OPC功能：用于在出现问题时实现机器与网络之间的自由连接，能将机器运转、检修 等记录和实时数据转移到外部计算机，以及编辑用户自身的记录特征；

k．KAMCOS：IPC操作界面，12.1in触摸屏，以太网接口用于网络和与相关的数据采集及远程服务相连接。

日本津田驹工业株式会社TW10F长丝分批整经机

a．卷取张力的几种控制方式

y导纱辊系统：利用两根导纱辊的积极旋转可将经纱整理为纱片状，卷取张力可在筒子架张 力器上进行设定。系统设计简单、操作方便，适用于无捻纱和弱捻纱等一般纱线；

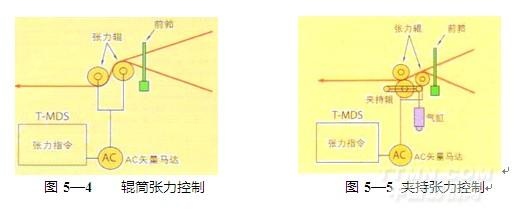

y 辊筒张力控制方式：通过连接在两根张力辊上的矢量马达积极控制张力，根据纱线的不同种类，纱线与辊筒的摩擦力也不同，第一个辊筒采用了摇摆结构（见图 5—4），从而改变纱线在辊 筒上的包角，该机构适用于无捻纱；

y夹持张力控制方式：夹持辊可以积极地夹持纱线，因此不会造成因运转中纱线和辊筒的滑动而损伤纱线，可以达到高质量的整经；整经机急停时的惯性使夹持辊迅速脱离而不至于损伤纱线；通过改变在第一张力辊上的纱线包角可以调整停止 后的纱片张力；该方式适 用于各种纱线，尤其适用于有捻纱或需要高张力卷绕的纱，见图 5—5。

b.张力控制方式：辊筒张力控制系统和夹持张力控制系统的设定，可通过 T-MDS 触摸键的操作简便地进行设定；

c．退绕装置:可以在操作时利用推杆强制夹持从筒子架牵引出的纱线，并且可以设定正确的张力；

d．压力辊后退装置：压力辊可使经轴上的纱线表面保持平滑性，可对纱线进行柔性的接触， 为了防止整经机急停引起的起毛现象，该机还装有在瞬间能使压力辊后退的反转装置；

e．简单的操作：由于卷取机架和齐丝部分的机架是各自独立的，因此可以简单地处理断头并 去除毛羽；在卷取的中央部位安装了运转操作开关；更换经轴的操作可利用选择开关进行，操作简单；
