数款高性能比分条整经机推荐
2011年10月18日 来源：中国纺机网
上次我们介绍了几款高性能比的分批整经机，今天我们来介绍介绍分条整经机。首先总体来看：
|
制造企业名称
|
机器型号
|
整经速度
(m/min)
|
倒轴速度
(m/min)
|
经轴直径
φ(mm)
|
技术特点
|
|
意大利
ROSTONI
机械制造公司
|
OSK OSH
|
800
|
300
|
1250
|
OSK 型整 经机织轴张力
6000N；OSH 型整经机织轴张 力15000N；
|
|
江阴市 第四纺织机械 制造有限公司
|
GA163D
|
0～800
|
0～200
|
800
1000
|
机、电、气、液、光一体化设
计，配置多套 PLC、伺服电机 和变频 器； 配置激 光位 移 测 量；通过压力传感器实现经纱 张力在线测量和闭环控制；采 用公用 直流 母线技 术提 高 设 备功率因素
|
|
江阴市
华方新技术科 研有限公司
|
HF988E
|
0～800
|
0～160
|
800
1000
|
引进日本三菱技术、配套三菱
PLC；整经台位移精度高，自 动完成工艺参数的计算过程； 采用先进的现场总线路技术； 大屏幕触摸屏
|
|
沈阳 纺织机械厂 有限公司
|
GAF5201
|
0～800
|
0～160
|
800
1000
|
采用西门子PLC；交流伺服系
统；大屏幕触摸屏操作显示； 整经台 随纱 面厚度 由步 进 电 机自动控制进给；主机整体有 伺服电机控制移动
|
|
恒天重工 股份有限公司
|
ZGA131
|
0～600
|
0～100
|
800
|
整经操 作台 轴向位 移由 伺 服
电机控制，径向位移由步进电 机控制；交流变频调速；采用 计算机及 PLC技术；导条随 动精度±0.01mm
|
|
制造企业名称
|
机器型号
|
整经速度
(m/min)
|
倒轴速度
(m/min)
|
经轴直径
φ(mm)
|
技术特点
|
|
德国
卡尔迈耶公司
KARL MAYER
|
OOM
Opt-O-Matic
|
1000
|
300
500
|
800
1000
1250
|
激光直 径测 量系统 控制 条 带
形成；交流变频电机保证整经 速度恒定；最新技术的液压气 动制动装置；整经导纱和整经 筘自动定位装置；经纱张力在 线监控
|
|
德国
卡尔迈耶 KARL MAYER 贝宁格公司
|
ERGOTEC
|
800～1000
|
0～500
|
800
1000
1250
|
具有很好的通用性；条带位移
0.001mm；断头自停装置灵敏 度0.6ms； 张力自动控制系 统，经纱张力在线监控
|
|
印度 西点博山 PRASHANT GROUP
|
MP-SUPER
|
0～600
|
0～100
|
800
1000
|
具有较 好技 术性能 的整 体 倒
轴结构；液压盘制动机构；恒 定的整经和倒轴速度；整经过 程数据的数字在线显示；剩余 经纱长 度的 记忆及 倒轴 期 间 的自动停车
|
现对上述产品的主要技术特征分别介绍如下：
德国卡尔迈耶公司 OOM Opt-O-Matic 分条整经机
①独特的经纱条带成形机构保证了同样经纱条的生产，即使是非常精细的纱线；
②带有压力辊、偏移辊和测量辊的激光控制的经纱成条测量装置提供了完全相同的经纱条圆 周长和分段载纱导轨无间断校正；
③大容量的筒子架配备与所有的纱线类型相应的纱线张力器扩大了整经机的应用领域；
④高效率的断头检测装置意味着在下一步的机织织造中的较高效率；

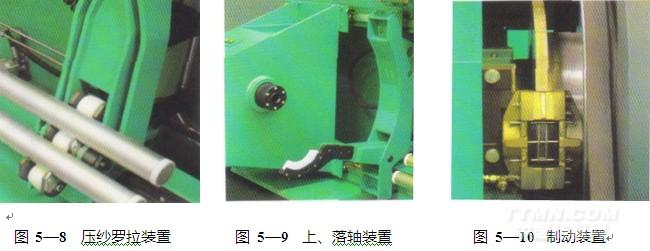

⑤压纱罗拉确保最佳的经轴质量（见图 5—8）；
⑥经轴上、落轴装置（见图 5—9）；
⑦刹车系统采用最新技术的液压气动制动装置（见图 5—10）；
.jpg)
⑧气动控制的分绞装置，操作人员无需手动操作；
⑨DNC 控制KAMCOS®，一套完整的人性化电脑主界面，包含大量的信息数据，以太网接 口用于网络和与相关的数据采集及远程服务相连接。
德国卡尔迈耶贝宁格公司 ERGOTEC 分条整经机
.jpg)
①完美的经轴质量：通过保持经纱张力均匀，经纱不伸长变形，经纱排列准确，不产生绞经 以及无断经来确保获得高质量的经轴；
②高效率：高速度与最小的经纱张力相结合以及良好的人机工作环境，方能达到最大的生产能力；
③最广泛的通用性：适用于任何种类的纱线，包括短纤纱到很细的长丝；
④高精度卷绕：当所有的经纱以同样的长度和张力缠绕在滚筒上时才能保证整个经轴上的纱线张力均匀性；本机能确保准确无误的筒子纱排列，准确的分经宽度；分条定位处配备平衡罗拉， 自动进行分经调整以及具有良好的在线张力控制；
⑤较短的分条定位距离：通过减少分条定位距离和调整进入平衡罗拉的经纱角度，即使在经纱张力很低的情况下也能获得较高的经纱缠绕密度；同时可排除由于经纱楔形堆积而导致经纱可能产生的长度变化；
⑥分条定位的均匀性：平衡罗拉与逆时针方向转动的滚筒现结合可确保最小的经纱张力、分 经宽度的精度、筒子纱容量发生变化时进行张力补偿以及经纱卷绕时不会产生滑移；
⑦整经时的张力自动控制：条整经时的张力自动控制系统保证了经轴缠绕点处纱线张力不随 经轴直径及整经速度的变化而发生改变；
⑧保持整经过程中片纱张力的均匀性：通过采用正反馈的方式对经轴张力进行控制，不仅可 获得经轴张力的高度稳定，而且使经轴所承受的张力达到最小；
⑨通用的经轴装置：由于采用了独立的经轴装置，滚筒和经轴间的距离可以通过每一经纱片 动程的需要来确定；
⑩良好的人机工作环境和界面：本机具有良好的工作界面，整经机顶层导纱辊的去除以及较 低的工作高度实现了最短距离操作的最佳效果。

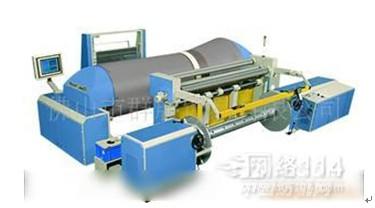

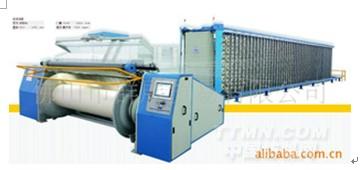

印度西点博山集团 EP-1080/1100/GEP-1250 型分条整经机
.jpg)
.jpg)
①具有十分坚固的整经和倒轴结构；
②由AC伺服电机控制和驱动的精确横向移动；
③机器两侧带有高效卡钳式的液压制动盘；
④可两侧移动的倒轴结构；
⑤织轴摆动功能的恒定倒轴张力；
⑥剩余经纱长度的精确测量系统；
⑦智能操作的彩色触摸屏幕能显示各种工艺数据。
