圆型铝合金气缸
上海优力克自动化元件有限公司
2011年10月24日 来源：中国纺织网 编辑部

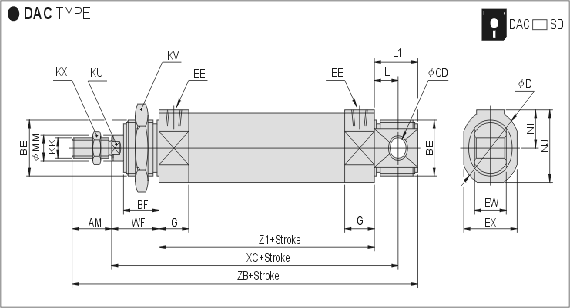

双动标准型外形尺寸 Dimensional features of double acting cylinders
.gif)
Dimensional Table
| Bore | AM | BE | BF | CD | D | EE | EX | EW | G | KK | KU | KV |
| 20 | 20 | M20X1.5 | 16 | 8 | 30 | PT1/ 8 | 27 | 10 | 15 | M8X1.25 | 8 | 27 |
| 30 | 20 | M26X1.5 | 18 | 10 | 38 | PT1/ 8 | 35 | 12 | 16 | M10X1.25 | 10 | 32 |
| 40 | 23 | M33X2.0 | 20 | 10 | 48 | PT1/ 4 | - | 20 | 18 | M14X1.5 | 14 | 41 |
| Bore | KX | L | L1 | MM | NI | NJ | WF | XC | Z1 | ZB | ZM | |
| 20 | 14 | 11 | 20 | 10 | 15 | 28.5 | 22 | 97 | 64 | 126 | 108 | |
| 30 | 17 | 15 | 25 | 12 | 19 | 36.5 | 26 | 114 | 73 | 144 | 125 | |
| 40 | 22 | 15 | 27 | 16 | - | - | 28 | 12 | 86 | 164 | 142 |
