FA212梳棉机

江阴机械制造有限公司

2011年09月02日　　来源：中国纺机网编辑部

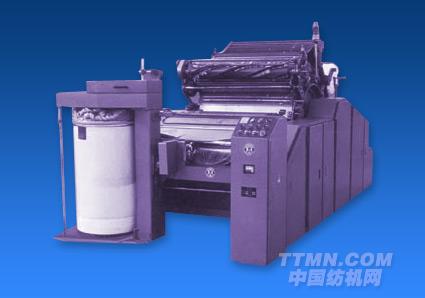

FA212梳棉机是我公司九十年代开发的产品，运行稳定可靠，价格适中，是棉纺行业设备更新和技术改造的上乘之选。
FA212B梳棉机是我公司最近根据市场需求开发的另一款中档产品，除秉承了FA212的优点外，还增加了一些新的结构，以供用户更广泛的选择。

结构特点：
　　1. 适用于棉卷喂棉，也可配棉箱。
　　2. 主传动采用高阻电机三角带直接传动锡林。平皮带传刺辊；锡林、刺辊间的牵伸比得到了保证，并简化了传动结构。
　　3. 道夫传动采用进口变频实现无级调速，传动机构采用特殊的圆弧齿形带传动，寿命长、噪音低。
　　4. 特殊的三罗拉剥棉机构，带有高速粉碎棍。
　　5. 刺辊下特殊的预分梳板加除尘刀结构和前三后二的固定盖板，增加了分梳面积，增强了分梳能力。
　　6. 吸尘系统：机外连续吸，间隙吸选用。
　　7. 车肚为特殊结构的帘子输送，该帘子绝对不跑偏，在国内首创，为我公司专利技术（专利申请号：95240482.6）

道夫传动采用特殊结构的圆弧齿型带柔性传动道夫及三罗拉剥棉
结构简单，传动平稳，噪音低，并带有特殊的齿形带涨紧机构。特殊结构的帘子传送，在国内首创

主要技术参数为我公司专利技术（专利申请号：95240482.

序号	项目	参数及规格	备注
1	机别	右手	面对出条处，主传动在右侧
2	机幅	1020mm	锡林筒体宽度
3	可加工纤维长度	22-76mm
4	生产能力（理论）	40Kg／台时	推荐工作产量28Kg／台时
5	适用棉卷规格	最大直径Φ550宽度980mm
6	棉箱宽度	920-960mm
7	棉层定量	400-800g／m
8	棉条定量	3.5-6.5g/m
9	最大出条速度	130m/min
10	给棉板工作面长度	28、30、32、46、60mm	五种，用户选用一种
11	给棉加压重量	34.3-55.8N/cm
12	给棉罗拉直径	Φ70mm
13	刺辊分梳板规格	长1020×宽56mm	不含除尘刀宽度
14	刺毛辊工作直径	Φ250mm	裸状沟底Φ239mm
15	刺毛辊速度	锡林330r/min时；860r/min 760r/min 锡林360r/min时；940r/min 830r/min
16	锡林工作直径	Φ1290mm	裸状Φ1284mm
17	锡林速度（选用）	330r/min,360r/min	马达皮带轮Φ125mm,Φ136mm
18	盖板工作工作根数/总根数	41/106	踵趾差0.56mm
19	盖板运行速度	162,196,244（纺棉） 81,98,122（纺化纤）	锡林330r/min
19	盖板运行速度	177,214,266（纺棉） 89,107,133（纺化纤）	锡林360r/min
20	附加梳理部件	刺辊分梳板，前三后二固定盖板
21	道夫工作直径	Φ706mm	裸状Φ698mm
22	道夫速度	8-35r/min	快速时运转
23	道夫变速方式	变频无级调速	生头时用慢速
24	剥棉型式	三罗拉剥棉
25	抄针方式	机上罗拉抄针
26	适用抄磨辊直径	Φ140-Φ160mm
27	牵伸倍数	72-132
28	全机吸风量	180m３/h吸口负压≥800Pa
29	车肚花排出型式	车肚帘子输送装置
30	全机吸尘点	四个
31	适用条筒规格	Φ600 × 900mm, Φ900 × 1100mm	选用一种
32	拖动功率：主电机道夫电机剥棉清洁辊电机盖板清洁辊电机	3KW 1.1KW 0.06KW 0.37KW	（拖动锡林、刺辊、盖板）（拖动道夫、前压辊、圈条器、给棉、输送帘子）（车肚吹槽专用）（拖动清洁辊）
33	占地面积	长3840 × 宽2061mm	Φ600mm棉条筒
34	机器净重	4500kg


1.车肚花吸点 2.給棉罗拉 3.刺辊 4.刺辊分梳板 5.刺辊吸点 6.锡林 7.盖板 8.盖板花吸点 9.道夫三角区吸点 10.道夫 11.输送帘子 12.剥棉罗拉 13.清洁辊吸点 14.皮圈导棉器 15.前压辊 16.圈条器
