GV系列电脑给定板

公司名称：常州市宏大电气有限公司

 产品描述：

一 概    述

产品是以最新型的进口专用集成电路为核心的高可靠给定板，适用于采用按钮作主令电压升降的场合，是替代伺服电机和电位器组成升降给定装置的最新产品。

二 主要特点

1、由按钮控制调节给定电平的步进升降，调速平稳，无任何机械机构，工作安全可靠，抗干扰性能特强。

2、具有软升速（降速）功能，且时间可调。

3、可以对上/下限输出电压（或导布速）进行设定。

三 技术参数

1、电源：220VAC 50HZ

2、输出：0-10V 10mA

3、升降速时间：1-30秒 可设定

四 外形尺寸及安装尺寸

1、主板外形尺寸（mm）：   120（长）×92（宽 ）

2、主板安装尺寸（mm）：   （见图一）

3、底板外形尺寸（mm）：   145（长）×120（宽）

4、底板安装尺寸（mm）：   （见图二）

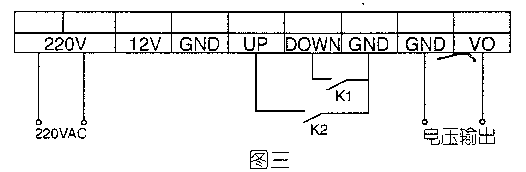

五 端子功能

其中：K1为降速接点     K2为升速接点      电压输出：0~10VDC（GND为地）

六 电位器功能

电位器及主要集成电路排列见图四

其中：R13：调节升降速时间            R11：调节输出幅度的范围（即上限值）

R25：调节导布速（初始值）      N1、N2、N3、N4、N5、N6、N10：集成电路

七 调试方法

1、调导布速电压：调节电位器R25，范围为0~2.5V，出厂设定值为1V。
2、调最大输出电压：调节电位器R11，范围为0~10V，出厂设定值为10V。
3、调节升降速时间：调节电位器R13，范围为1~30秒，出厂设定值为10秒。
八 使用方法
1、上电后，输出电压从0V上升到导布速电压1V。（软升速）
2、按升速按钮S1，输出电压从导布速电压升到需要的电压。（最高为10V）
3、按降速按钮S2，输出电压从当前电压降到所需要电压。（最低为导布速电压）
九 注意事项
若远程操作，K1、K2须采用继电器控制升降速，方法见图五
