SH-20504D两相步进电机驱动器

公司名称：北京和利时电机技术有限公司

SH-20504D两相步进电机驱动器

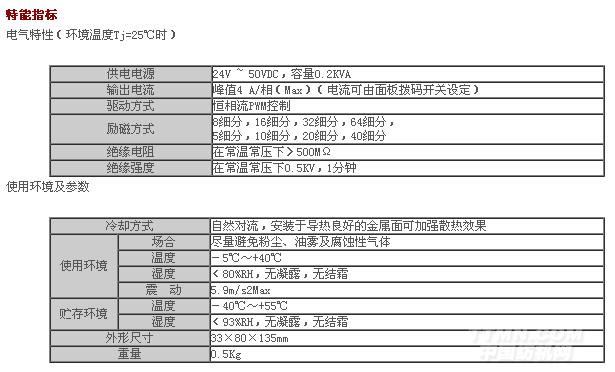

技术特点
　　全新的双极恒相流加细分控制模式
　　创新的动态寻优电路使性能最优化
　　最大64细分的多种细分模式可选
　　24V～50V直流供电（可定制交流型）
　　最大输出驱动电流4A/相
　　输入信号TTL兼容且光电隔离
　　输出电流可方便设定
　　过流、过压、错相保护
　　脱机保持功能
　　精巧的外形尺寸便于安装

电源电压

本驱动器标准型采用直流电源供电，由机壳正面的指示灯指示。电源电压在24V～50VDC之间都可正常工作。考虑到电网的波动，采用线性整流电源时，变压器副边空载输出电压建议小于40VAC。采用较低的电源电压会使电机高速运行力矩下降，但有助于驱动器降低温升和增加低速时的运行平稳性（请参考适配电机矩频特性曲线）。所加电源的输出能力应不少于电机的额定相电流，电源电压越低则对电源电流输出能力的要求越大。接线时务必注意电源正负，切勿反接！

电源质量的好坏直接影响到驱动器的性能和功能，电源的纹波大小影响细分的精度，电源共模干扰的抑制能力影响系统的抗干扰性，因此对于要求较高的应用场合，用户一定要注意提高电源的质量。

用户可以根据需要定制交流型的驱动器，此时电源电压应控制在20V～40VAC之间。

输出电流选择

本驱动器采用双极恒流方式，最大输出电流值为3A/相（峰值），根据驱动器侧板第5、6位拨码开关的不同组合可以方便的选择4种电流值，从1.5A到3A（详见电流选择表），（注意：电流是指驱动器每相输出正弦波电流的峰值，使用串电流表的方式不能得到正确的读数。）对于按照电流有效值标称的电机应按照标称值的120%~140%选择，而对于一些6根出线的单极型电机，在配合本驱动器使用时应按标称值的70%选择电流。
