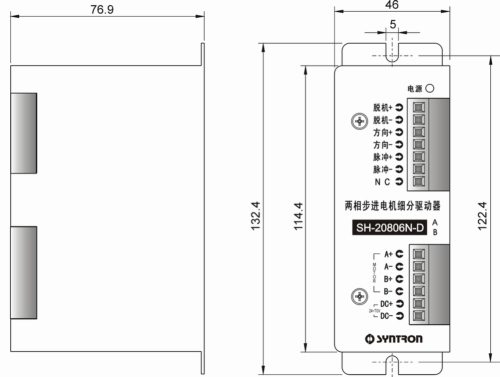

SH-20806N-D两相步进电机驱动器

北京和利时电机技术有限公司

2011年10月27日　　来源：中国纺机网编辑部

错相保护

两相电机与驱动器连接时，用户极易接错相，从而严重损坏驱动器。本驱动器设计了错相保护电路，用户接错相时，驱动器不会损坏，但电机运行不正常，主要表现在出力极小。遇此情况，应检查电机接线是否错误。

脱机功能

脱机控制端外加低电平时，驱动器将切断电机各相绕组电流使电机轴处于自由状态，此时步进脉冲将不能被响应。此状态可有效降低驱动器和电机的功耗和温升。当不需用此功能时，脱机端可悬空。

动态寻优

本驱动器中包含独创的动态寻优电路，它可以根据当前电机的工作状况作出相应的调整，以达到最优的运行效果。要注意的是该电路需要5秒左右的初始化过程，因此在刚上电的几秒内，效果可能不理想，几秒后就会恢复。用户可以避开这段时间。

双脉冲方式

本驱动器可以在用户订货时指定选择双脉冲形式，双脉冲方式下方向端口接受反转脉冲的控制而不是单脉冲时的电平，双脉冲模式下方向口的设定和时序要求于脉冲端一致。

电机接线

本驱动器的设计为配合两相混合式步进电机使用，所采用的是双极恒流的控制方式，可以最大限度的利用电机的铁磁材料。可以配合4线，6线及8线的电机使用。对于8线的电机在电流允许的前提下，可以接成串联或并联方式使用。要特别提出注意的是，本驱动器不能配合5线两相电机使用！为了更好的使用本驱动器，用户在系统接线时，应遵循强电线（电机相线，电源线）与弱电信号线分开的原则，以避免控制信号被干扰。在无法分别布线或有强干扰源（变频器，电磁阀等）存在的情况下，最好使用屏蔽电缆传送控制信号；采用较高电平的控制信号也对抵抗干扰有积极的意义。

输入信号

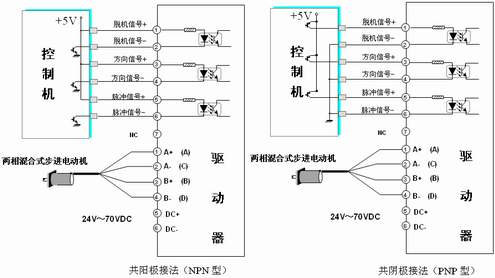

典型接线图：
