SH-30506三相步进电机驱动器

北京和利时电机技术有限公司

2011年10月27日　　来源：中国纺机网编辑部

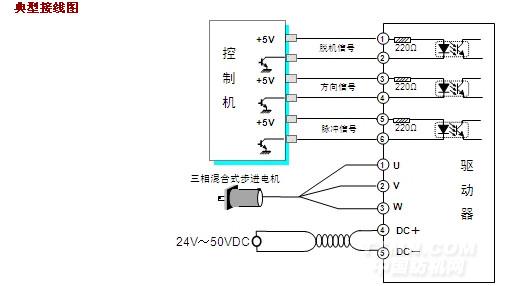

输入信号

驱动器的信号输入采用可拔插的端子，可以将其取下，接好线后再插上。本驱动器的输入信号采用双端接口，可以满足共阴、共阳、差分等多种接口形式。

脉冲信号输入：驱动器端口内置光耦，光耦导通一次被驱动器解释为一个有效脉冲。对于共阳极而言低电平为有效（共阴为高电平有效），此时驱动器将按照相应的时序驱动电机运行一步。单脉冲模式时此信号端作为脉冲输入信号，双脉冲模式时作为正转脉冲输入信号。为了确保脉冲信号的可靠响应，光耦每次导通的持续时间不应少于2μs。本驱动器的信号响应频率为200KHz，过高的输入频率将可能得不到正确响应。

方向信号输入：单脉冲模式下该信号作为控制电机的转向信号，该端内部光耦的通、断被解释为控制电机运行的两个方向。控制电机转向时，应确保方向信号领先脉冲信号至少5μs建立,从而避免驱动器对脉冲的错误响应。双脉冲模式下，该信号作为反转的脉冲输入信号，光耦导通一次被驱动器解释为一个有效脉冲。为了确保脉冲信号的可靠响应，光耦每次导通的持续时间不应少于2μs。

脱机信号输入：内部光耦处于导通状态时电机相电流被切断，转子处于自由状态（脱机状态）。光耦关断后电机电流恢复到脱机前的大小和方向。当不需用此功能时，脱机信号端可悬空。
