SD-30807三相步进电机驱动器

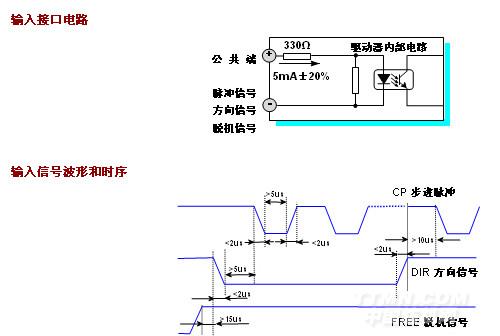

单脉冲方式

本驱动器支持标准单脉冲模式，步进脉冲由脉冲端口接入，由方向端口的电平高低决定电机的运转方向。注：在开启自测功能时，驱动器上电10秒后才可正常接收脉冲。

自动半电流

驱动器工作若连续0.1s没有接收到新的脉冲则自动进入半电流状态，相电流降低为标准值的50％，达到降低功耗的目的，在收到新的脉冲时驱动器自动退出半电流状态。

脱机功能

输入脱机信号时，驱动器将切断电机各相绕组电流使电机轴处于自由状态，此时步进脉冲将不能被响应。此状态可有效降低驱动器和电机的功耗和温升。脱机控制信号撤消后驱动器自动恢复到脱机前的相序并恢复电机电流。当不需用此功能时，脱机端可悬空。

自测模式开关

用户可以通过驱动器面板上的第8位拨码开关选择自测模式的开放与关闭，自测模式开放时驱动器将在每次上电之初对电机参数进行观测，并自动寻求最优控制参数。自动测试功能关闭时驱动器将调用上一次测量的电机参数进行工作。因此当用户首次使用驱动器和电机时应该采用自测模式进行电机参数的自适应匹配，之后就可以将开关设定为OFF锁定当前参数。当工作状态发生变化后可以重新自测寻优。自测设定只在每次驱动器上电时进行处理，因此SW8状态的变化只能在驱动器重新上电后生效。

过压保护

当电源电压波动或电机制动等原因造成直流母线电压超过80VDC时，驱动器过压保护电路动作,驱动器报警灯(红色)闪烁，驱动器暂停驱动电机，需人工断电再上电才可解除报警。出现该故障后用户需要检查电源电压，适当降低输入的电源电压。

欠压保护

驱动器检测到输入直流母线电压低于16VDC时，驱动器欠压保护电路动作,驱动器报警灯(红色)闪烁，驱动器将暂停驱动电机，需人工断电再上电才可解除报警。出现该故障后用户需要检查电源电压和容量，适当提高输入的电源电压。
