SH-32206N三相步进电机驱动器

脱机功能

本驱动器设置了脱机信号输入端口，用户据需要可随时由控制机向驱动器输出脱机电平信号，此时驱动器将切断电机绕组电流，使电机转子处于自由（脱机）状态。

过压保护

当输入电压超过260VAC时，或者回馈制动导致总线电压超过320VDC时，驱动器过压保护电路动作,驱动器报警灯点亮,驱动器暂停驱动电机，在电压恢复到正常值后可自动解除报警。注意驱动器初始加电时报警灯也会亮，这是驱动器内部限制上电冲击所做的处理引起的，会在1秒左右自动消失，属于正常现象。

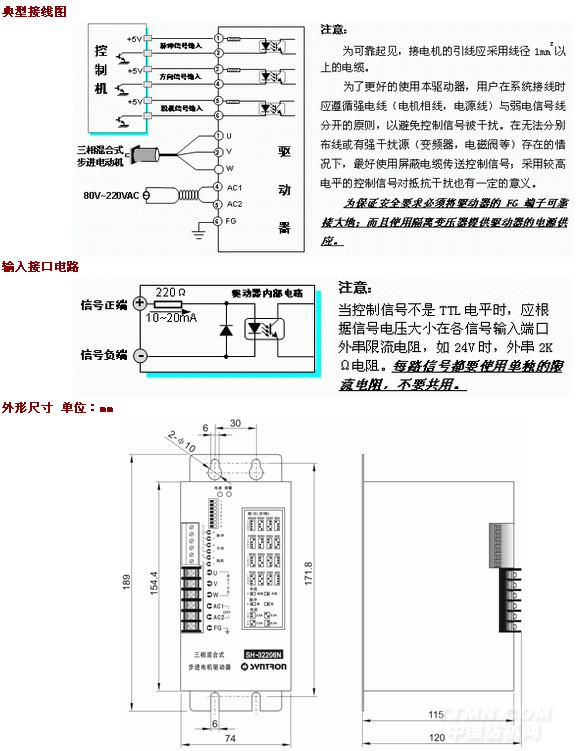

输入信号

驱动器的信号输入采用可拔插的端子，可以将其取下，接好线后再插上。本驱动器的输入信号采用双端接口，可以满足共阴、共阳、差分等多种接口形式。

脉冲信号输入：驱动器端口内置光耦，其从关断到导通的变化理解为接受一个有效脉冲沿指令。对于共阳而言低电平为有效（共阴为高电平有效），此时驱动器将按照相应的时序驱动电机运行一步。对于驱动器的正确运行来说，有效电平信号占空比应在50%以下，为了确保脉冲信号的可靠响应，脉冲有效电平的持续时间不应少于5μs。本驱动器的信号最高响应频率为80KHz（受控制器端口带载能力影响），过高的输入频率将可能得不到正确响应。

方向信号输入：单脉冲模式下该端的内部光耦的通、断被解释为电机运行的两个方向，信号的改变将使电机运行的方向发生变化，该端的悬空被等效认为输入高电平。要注意一点是，应确保方向信号领先于脉冲信号输入至少10μs建立，从而避免驱动器对脉冲的错误响应。当不需换向时，方向信号端可悬空。双脉冲模式下本端口接收反转脉冲，接口逻辑要求与脉冲输入端口一致。

脱机信号输入：内置光耦导通时电机相电流将被切断，转子处于自由状态（脱机状态）。当不需用此功能时，脱机信号端可悬空。
