SH-50806B三相步进电机驱动器
北京和利时电机技术有限公司
2011年10月27日 来源：中国纺机网 编辑部

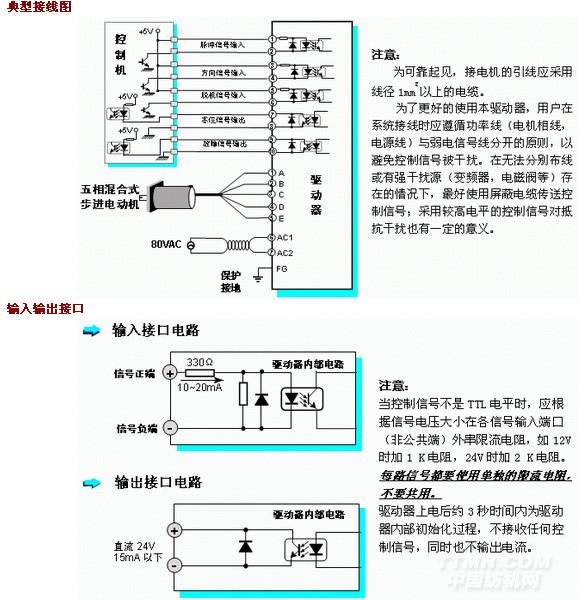

脱机信号输入：内部光耦导通时，电机相电流被切断，转子处于自由状态（脱机状态）而失去锁定力矩。该功能可显著减少驱动器和电机的损耗。当该端口内部光耦截止时，电机转子处于上电锁定状态。不需要此功能时，脱机信号端可以悬空。
零位信号输出：整步运行方式时驱动器每十拍输出一个脉冲给控制机，半步运行方式时驱动器每二十拍输出一个脉冲给控制机，同时零位指示灯亮一次。无需此信号输出时，该端可悬空。
故障信号输出：当驱动器出现过压或过流时，驱动器切断电机电流，此接口电路闭合，向控制机输出信号，提示控制机驱动器出现故障。
输出信号是光耦集电极开路输出，接点容量DC24V/15mA，低电平有效。
