转盘均匀加湿机
无锡亚博纺织设备有限公司
2011年11月03日 来源：中国纺机网编辑部
技术参数
整机尺寸：长×宽×高 2810×420×400mm（标准型）
水源压力：≥2kg/cm²
控制气压：≥2kg/cm²
电源电压/电流：380V/2A三相四线
加湿有效宽度：2380mm（可选）
.jpg)
⑴供液单元 ⑵变频是泵 ⑶过滤器 ⑷上水管
⑸喷盘总成支架 ⑹喷盘 ⑺收集器 ⑻回流管
⑼织物 ⑽控制单元 ⑾编码器 ⑿预过滤器
工作原理
变频水泵（2）抽取液槽（1）的液体或水，通过过滤器（3）输送到喷盘架（5）上的各个喷盘（6）中，将液滴在高速转盘（5000转/分）上，被盘面离心线割成30-70微米的小液滴高速向外洒射。
当平幅运行的织物（9）通过时，液体便喷射其上，违背喷射到织物上的液体则回到
收集器（7）通过回流管（8）流回液槽，通过预过滤器（12）清除回流液体中的杂质。
编码器（11)收集信息反馈到（10），控制单元（10）控制整个装置。
.jpg)

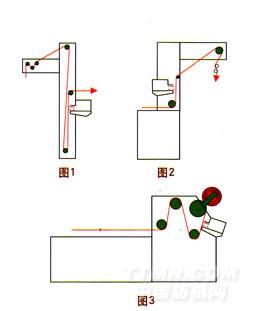

图1 喷盘支架安装在进布区
图2 喷盘支架站长在出布区（摆布）
图3 喷盘支架按扎ungzai出布区（卷布）
支架安装示意图
转盘均匀加湿机分成三大部分，安装容易，喷盘总成支架需要牢固安装在主机上。
供液单元安装在靠近加湿机的下方，以减少变频水泵输出的管路压力损失，供液单元与喷盘支架间管路用软管连接。
控制单元安装在喷盘支架旁边。操作直接，控制方便。
被施液织物穿过喷盘支架时，须与喷盘支架保持垂直并且相互间保持—固定距离，安装时有可能需要安装或调解导布辊的位置。
.jpg)
