轴流式树脂定型机

公司名称：山东泰达染整机械有限公司

产品介绍：

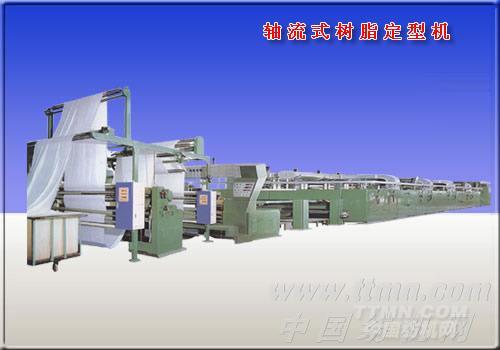

轴流式树脂定型机

一、产品用途

本机可对纯棉、纯化纤及其混纺机、针织物浸轧助剂后进行拉幅整理也可适用于涤纶长丝、涤纶低弹性丝针织物及其交织物的平幅浸轧、拉幅与定型。

二、产品特点

1、烘房体积小，循环风机采用钢板压制成型，热风采用小循环方式，热效率高，每室烘房温度可单独控制。烘房为积木化设计．3m一节．用户可根据需要选择烘房室数。

2、轨道采用钢板折边型，轻巧耐用。用石墨条润滑．不需加油，可避免油料挥发污染织物，布铗彩铝合金压铸件，精度高．强度好．链条滚子轴承内注人耐高温氟脂可连续运行5000小时；亦可采用不需要加油的“马拉松” 自润滑链。

3、采用先进的集光、机、电为一体的红外线探边系统，确保各类织物在高速运行状态下的上针准确性。

4、机电一体化水平高，全机采用交流变频多单元分电源同步，PLC可编程控制．PLC人机界面显示和
操作。

5、根据不同工艺可配置各类单元组合，达到工艺要求。

三、技术参数

室 室长 总长 主传动马力装置 加热器或燃烧机 循环风车马达

(m/m) (m/m) KW HP

2 6000 24500 7.5 10 2 SETS 4 SETS

3 9000 27500 7.5 10 3 SETS 6 SETS

4 12000 30500 11.25 15 4 SETS 8 SETS

5 15000 33500 15 20 5 SETS 10 SETS

6 18000 36500 15 20 6 SETS 12 SETS

7 21000 39500 18.75 25 7 SETS 14 SETS

8 24000 42500 22.5 30 8 SETS 16 SETS

9 27000 45500 30 40 9 SETS 18 SETS

10 30000 48500 37.5 50 10 SETS 20 SETS

设备装置电力

定型机总动力装置 油烟总动力 总计

室 HP KW Kcal/Hr HP KW HP KW

2 117 88 400,000 23 17 165 124

3 137 103 600,000 28 21 165 124

4 162 121 600,000 28 21 190 142

5 187 140 1,000,000 47 35 234 175

6 207 155 1,000,000 47 35 254 190

7 232 174 1,250,000 54 40 86 214

8 257 193 1,500,000 59 44 316 237

9 287 215 1,500,000 59 44 346 259

10 317 238 2,000,000 70 52 387 290
