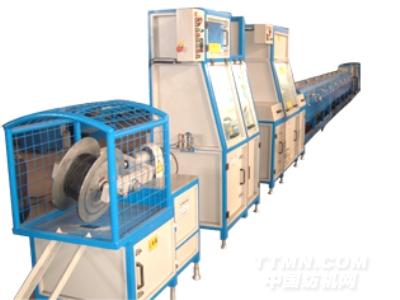

［卷材式软轴植绒流水线］

公司名称：无锡市七彩龙植绒新技术开发有限公司

一、软轴放轴机

  1、主要参数：1）整机规格：900x600x1200MM

                            2）作业方向：由左向右

                            3）使用电源：单相220V 50HZ

                            4）设备中心高度：750+30

  2、主要配置：1）200W电机 40减速机一套

                            2）接头卡位报警装置一套

                            3）软轴专用盘具一只

                            4）斜梯付

                            5）安全罩一只

  3、操作要点：1）将装好软轴的盘具固定到旋转支架上并锁牢，二则顶针同时锁紧刹车卡盘，将软轴穿过旋转轴孔，接头报警装置，引致上胶机进口。

                            2）接通电源

                            3）旋转调速开关（0-23转可调）以收卷旋转同步。

二、软轴收卷机

  1、主要参数：1）整机规格：1400x600x1200MM

                            2）作业方向：由左向右

                            3）使用电源：220V 50HZ

                            4）设备中心高度：750+30

  2、主要配置：1）200W电机 40减速机一套

                            2）25W 1：75排线电机一只

                            3）70W 1：100力距电机一只

                            4）软轴专用盘具一只，斜梯一付 安全罩一只

  3、操作要点：准备一根牵引用轴（最好与生产中的同一规格，长度从收卷机至上胶机出口处）一头固定在收卷机盘侧孔，将卷盘旋转二圈，另一头引至上胶机出口锁紧栓锁牢。旋转电机，收卷电机主控操作在上胶机电控箱操作，排线电机调速在本机操作。（注：前后放、收旋转电机同步工作，并设有调速开关）本机设有急停开关和重新启动开关（在自动状态下作用）

三、烘干机

  1、主要参数：1）整机规格：9450x550x950MM

                            2）作业方向：由左向右

                            3）使用电源：380V 三相五线 50HZ

                            4）设备中心高度：750+30

  2、主要配置：1）循环风机：0.75KW 8只 0.75KW排污风机二只

                            2）红外线石英灯管 24支 每支800W

                            3）自动恒温温控制仪 三套

                            4）主要电器为日本三菱产品，其他电器配件为国产原厂正品。

  3、操作要点：生产前45分钟开机升温，启动总开关（烘道主控箱右侧）打开电源开关，排污风机，加温1、2、3、4设定烘干温度。此时，烘干机将自动恒温行运。
