EPS模拟测试系统

爱派克国际有限公司

2011年11月10日　　来源：中国纺机网编辑部

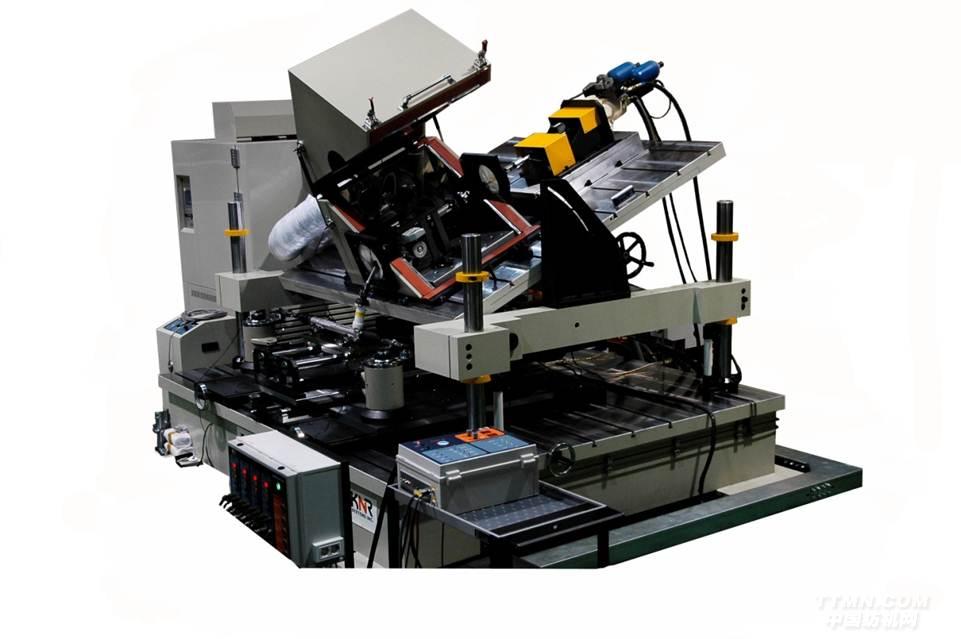

电动助力转向模拟检测系统，主要用于C&R型电动助力转向系统（EPS）性能及耐久性测试。该系统能在不同温湿度条件下进行如左右扭转力, 转向扭矩，路面震动及行驶速度等道路负载模拟检测（由基于行车电脑模拟系统的CAN总线控制），为动态试验要求提供了高性能的解决方案。
该系统用于C & R型电动助力转向系统的多轴模拟检测。由一个模拟转向盘旋转运动的齿轮电机，一个从左右轮施加负载的左右转向液压伺服作动器，用于模拟振动摇摆的液压伺服作动器和一个CAN总线控制模块组成。
为了模拟真实的方向盘转向节，左右转向液压伺服作动器做线性运动和旋转运动，并与一个转向齿轮箱连接。
另外，还需要21MPa，150LPM流量的液压油源（HPU）
一般功能及配置
。液压伺服系统
。5通道控制（左转向，右转向，振动摇摆，驱动齿轮，行驶速度）
。负载，应变测量通道
。CAN总线控制模块
。环境仓
电动助力转向模拟检测系统采用操作简便，功能强大的Deneb DE控制器及Sabio-D软件，符合所有汽车制造商及EPS生产商的检测标准。
大流量液压油源通过一个液压子站向电动助力转向模拟检测装置内的四通道作动器供应21MPa 的油料，是一种静噪，可靠的动力装置。
接线箱装有所有信号线缆，包括各种传感器和伺服阀线缆，液压元件控制线缆通过千兆局域网络连接到一个Deneb DE控制器和一个服务器，另外，一个环境模拟仓通过控制器进行远程控制。
